區縣廣播電臺數字化、網絡化改造

上海市奉賢廣播電視臺

摘要：本文主要對奉賢廣播電視臺廣播音頻工作站系統升級改造過程進行了詳細說明

關鍵詞：音頻工作站 數字直播臺 專業聲卡 域

我臺原來廣播音頻系統全部采用模擬設備，經過長時間的使用，已經嚴重老化，甚至影響本臺節目的播出效果和對外交流。從去年開始經過兩次的改造，在硬件和軟件兩方面對整個廣播音頻系統全面實施數字化及網絡化的改造。

我臺音頻系統的改造過程遵循的原則:I、先進性。系統采用目前國內外比較先進且比較成熟的廣播設備，在今后數年內都能與當今廣播音頻數字化、網絡化發展潮流同步;2、經濟實用性。盡量投入較少的資金選擇合適的設備來搭建適合本臺各類節目制作和播出需求的音頻系統;3、安全可靠性。整個系統的正常運行需要具備很高的安全可靠性，適合7X24小時開機并具有極少的故障率，在日常播出和直播設備上都充分考慮了備份或冗余·

整個數字音頻工作站系統由主備兩個播出站，三個錄制站，兩個直播站，一個慢錄站以及兩臺服務器組成。

一.音頻服務器

音頻服務器是整個系統的數據庫管理中心和音頻存儲中心，處于核心地位，因此配置了兩臺DELL R710機架式服務器作主備服務器，每臺服務器的使用4塊相同容量30OG的硬盤作RAIDO+1冗余后安裝WINDOWS SERVER 2003系統和SQL SERVER 2003數據庫，這樣任意兩塊硬盤的損壞都不會影響系統的正常運行，另外增加4塊1TB的SAS硬盤作RAID5，有效容量為2.7TB，對于音頻資料來說，完全滿足一個廣播頻道的制作和播出，備服務器通過軟件定時的從主服務器備份數據庫和音頻，使得兩臺服務器達到鏡像熱備從而大大提高了核心服務的運行安全系數。

二.直播站

我臺目前每天的直播量為4小時，雖然不算多，但是節目收聽率和收關注程度比較高，考慮到直播時的安全播出以及今后電臺節目直播量會越來越多，觀眾參與節目的程度越來越高的趨勢，在設計實施項目時構建了大小不同的兩個直播室，大直播室設計為兩個主持人，兩個嘉賓使用。小直播室設計為兩個主持人使用，一方面作為備直播室使用，另一方面也可以當錄制室使用。在音頻設備的選擇上，由于調音臺是整個直播室的核心設備，它的可靠性將會直接影響到直播質量和安全播出，另外考慮到要適合我們這樣規模不太大的電臺的實際情況。通過大量比對，最終選用瑞士STUDER ONAIR 500數字直播臺，這是一款專為電臺播出設計的直播臺，使用了我們最為熟悉的模擬調音臺控制方式，確保使用者無需了解很多操作步驟便能熟練使用該調音臺進行直播工作。它提供了12個可分配的100m推子，豐富的數字、模擬的輸人輸出接口，獨立可分配的N-1輸出功能，配置了冗余電源，當一臺電源出了問題后，另一臺電源自動切換。12路輸入中，主持人話筒兩路，嘉賓話筒兩路，CD播放機兩路，電話?cǎi)詈掀饕宦罚饩W(wǎng)音頻輸人一路，內網直播站音頻輸入一路，其余三路備用，另外為了安全播出，直播室還配置了一臺Eventide BD600數字音頻延時器，可以最高設置80秒延時，本臺為30秒，帶有延時鍵、咳嗽鍵、2S鍵，輸入模擬或數字松動等。例如98年省臺記者到蹼陽采訪，去的地方時黃河灘區，灰塵很大，回來住的地方發現采訪機無法播放，型號是mon的M-529V.安排筆者前去維修，未打開后蓋就判斷應該是傳送皮帶掉落，因?yàn)榭梢月?tīng)到馬達空轉聲，當時沒有合適皮帶更換，只好用松香粉搓了一遍后，應急使用，總算沒有耽誤給編輯傳稿。

數字采訪機普及給記者后，也反映了幾個常見問題。接修過的有兩塊主板間通過插接件連接，松動后無顯示、死機故障，屬于機械類故障，用熱熔膠固定或海綿壓墊后徹底排除。其次是PAW120可插式的外接I ECM-1型MIC接地線虛焊，錄制噪聲大，一些記者不習慣根據環境選擇不同的錄音電平，內置MIC的錄音聲音小，且MIC增益被鎖定，用上下左右鍵均不可調整，軟件中鎖定內置MIC的增益在一個較低的水平上，同時針對IECM-1的輸入?yún)?shù)，也沒有將增益設置得太大，目的是害怕錄音電平被削波失真，不能通過后期制作恢復，而錄音電平即使偏低，只要無失真，可以通過后期制作提高增益解決，缺點就是引入的噪聲也相應增大，信噪比將會降低。

結束語

采訪機的技術發展，濃縮了廣播領域的技術進步。未來的采訪機會是什么樣子?如何融人到記者的采訪活動中，是否會隨著全媒體的發展，出現更多的綜合性的采訪利器?我們拭目以待。

音頻信號時，可同時輸出數字和模擬信號，在接入系統時比較靈活方便，并且具有掉電直通功能.此外主持人話筒選用了美國EV RE27N/D大震膜動圈式直播話筒，該話筒在直播或錄制人聲時有較好的表現，嘉賓話筒則選用EV US690鵝頸式話筒.

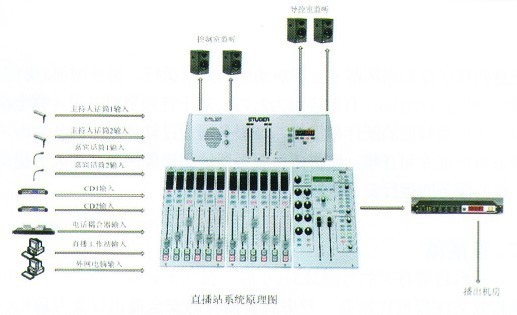

直播站的系統原理圖如下:

三.錄制站

我臺目前播出量為每天十六小時，除去每天四小時的直播和兩個半小時的轉播，其余九個半小時均為錄播節目，因此從節目制作需求方面考慮，配置了三個音頻錄制站點。除了調音臺的型號和直播臺不一樣之外，其余周邊配置如播音員話筒、CD播放機、監聽音響、監聽耳機等都相同。而整個錄制的核心設備則選用了TASCAMDM3200 48軌數字調音臺，它有16路帶高品質放大器的HIC、線路輸入，兩路S/PDIF或AES/EBU數字輸人，它還為音樂制作者提供了豐富的數字效果音效，既簡化了周邊設備也讓文藝錄制變得更為輕松。

四.播出站

出于安全考慮，我臺采用主備兩臺播出工作站進行同步播出，并且所有信號源都使用主備兩路，信號源包括音頻工作站輸出信號、直播信號、轉播上級廣播信號、轉播本臺電視新聞信號等。所有信號源的主路首先輸入到自動定時切換器，再由切換器輸出信號到調音臺作主路播出，其余信號源的備路直接輸人到調音臺的通道作備用播出，調音臺輸出數字音頻信號進人數字音頻處理器ORBANOPtimod-F1t 5500處理后經分配輸出至發射機等。

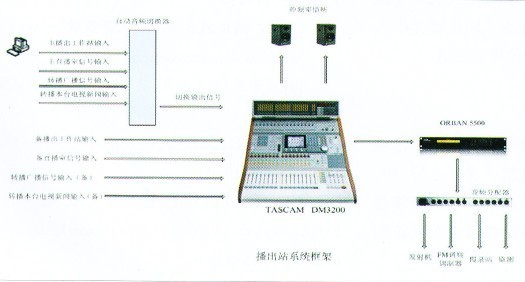

播出站信號流程圖如下:

五.數字音頻工作站配蓋

所有音頻工作站采用當前主流的品牌電腦，雙核處理器，2G內存，320G硬盤，最重要的是配置超靜音風扇以適合錄音室的需要，在專業聲卡的配置上，我臺全部使用法國DIGIGRAM專業數字PCX系列和vX系列聲卡，其中播出工作站和直播工作站采用PCX22HR聲卡，錄制工作站全部采用PCX924IIR聲卡，慢錄站使用了VX222HR聲卡。

六.校時系統

為了保證整個音頻系統時間與北京時間的統一，以及直播節目和錄播節目的無縫連接，時鐘系統采用了GPS衛星授時，由GPS衛星校時接收器TVZ3100對一臺服務器進行校時，直播室、導控室以及廣播播出控制室各放置一塊LED顯示子鐘，各工作站時間通過以太網絡與服務器校時，精度達到微妙級，這樣保證了整個系統的正常運行。

七.網絡拓?fù)浼鞍踩呗?/strong>

在網絡結構上，整個系統使用百兆以太網將所有錄制、播出、直播工作站和主備服務器連接起來構成局域網。如圖:

為了對每個工作站實施系統服務的安全控制，使用WINDOWS2003 SERVER系統自帶的組策略對各個站點加以管理。首先在服務器L建立一個‘'fxradio'，域控制器，然后在該域中添加組織單元"fxdt"，并且在。`fxdt'，右鍵屬性‘。組策略’。選項中新建一個組策略名稱，創建完成之后就可以對具體的策略進行編輯，如隱藏指定的驅動器，防止從“我的電腦”訪問驅動器，對客戶端的桌面以及任務欄、菜單等進行策略設置等，當根據需要完成所有的策略設置之后，最后還需要將需要登錄域的計算機用戶移入該組織單元“fxdt'·中，一旦用戶在加入域的客戶端登陸到局域網"fxradio.com”域時，系統的安全策略就生效了。另外，為了防止外來病毒通過U盤等移動存儲進人到局域網，網絡管理員還在所有客戶端的計算機上通過修改注冊表的方法來禁止了USB端口的數據交換。

通過對整個音頻系統的改造升級，對于我臺的錄音質量有了較大的提高，特別是系統安全性方面也大大增強，達到了安全播出的預期設想。
