廣播音頻系統延時器的多種使用功能

2013年09月30日未知瀏覽量:0

音頻延時器是對聲音信號進行處理的效果器,可分為固態延時器和硬盤延時器。固態延時器由于存儲器件容量有限,故延時時間一般在0—2分鐘之內。固態延時器操作簡單,單臺硬件設備即可,設備量小,應急切換快捷直觀,穩定可靠,不必?fù)?dān)心死機,*等問題,可免除安裝調用系統軟件等繁瑣事項。硬盤延時器由于是先錄入硬盤,然后再?gòu)挠脖P讀取,故延時時間可以很長,理論上可以無限延長。硬盤延時系統操作復雜,不僅有硬件,還有復雜的軟件系統,設備量和維護任務都大得多。固態音頻延時器又分為數字延時器與模擬延時器,在功能、控制、音質以及安全保障系數等各方面數字延時器有著更大的優越性。下面介紹在工作中使用延時器的一些體會。

1、延時器的作用

延時器按照其輸入輸出信號的性質分為模擬播出系統用和數字播出系統用,但其內部處理的信號均為數字信號。由于音頻廣播的信號量小,在現場直播節目中一般不采用較為復雜的硬盤延時系統,而采用操作簡捷的使用固態延時器的延時播出系統。延時技術對于保障廣播播出的嚴肅性、完整性,維護廣播宣傳機構的形象起著極其重要的作用。

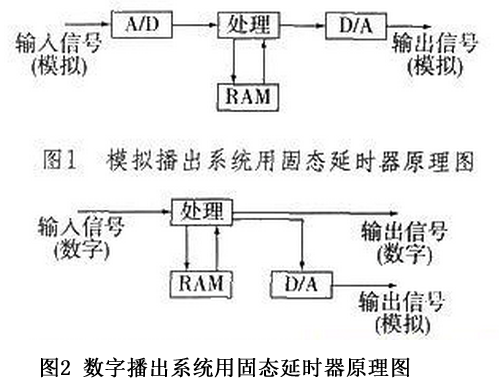

固態延時器在模擬和數字播出系統中的工作原理如圖1、圖2所示。

廣播系統的安全問題已經引起更高程度的重視,根據直播的特殊性,延時器對系統信號的延時一般設定在8—30 s之間,平時的直播節目延時設定為8s,兩會期間在人民大會堂的現場直播節目延時則設定為30s。但有時為了搶播新聞也做零秒延時,即不做延時處理。為了保證廣播的安全播出,將直播節目信號做一定的延時處理,是現場直播和同步轉播中常用的重要手段之一。

音頻延時器通常的基本工作模式有直通狀態(BYPASS)、緊急狀態(DUMP)、刪除(DELETE)功能和咳嗽模式(COUGH)等多種實用功能。例如,當主持人打噴嚏、咳嗽或作短暫停頓時,可即時按住咳嗽按鈕,刪除該鍵輸入的音頻數據,避免被聽眾聽到。同樣還可以消除直播現場有人打呵欠的聲音。使用這些功能時,要求操作者的操作快捷、準確、果斷,從而保障直播節目的播出質量。直播時通過按鍵選擇延時器的工作模式,主要是控制音頻輸出處于靜音或正常輸出狀態。

延時有時加在直播現場有時加在直播機房。在直播前方(即直播現場)加延時器將音頻信號延時一段時間后播出,可避免出現政治錯誤造成不良社會影響,避免主持人因口誤而讀錯的內容被播出,避免播出直播現場發生的突發事件,避免在互動節目時聽眾在熱線電話中的一些不健康言論通過廣播媒體廣泛傳播。在廣播電臺直播間均裝有延時設備,在直播機房(即后方)加延時器可用來預防一些影響播出安全的突發事件,例如現場傳回的節目信號中斷、噪聲信號等,避免造成播出事故和影響播出質量。

延時器在訪談節目直播中經常使用。訪談直播節目一般邀請一位或兩位嘉賓與電臺主持人一起在直播間播出,嘉賓難免有口誤或者與節目不相符的詞語,導播*發現后可立即使用設在導播間的延時器進行補救,將口誤或與節目不相符的詞語刪除,確保直播節目安全播出。

廣播音頻延時器是電臺直播節目時不可缺少的設備,可使節目的安全性與完整性得到大幅度的提升。在廣播播出系統中正確使用延時技術是非常必要的。

2、*廣場擴聲中的應用

在室外擴聲時往往會出現擴聲面積比較大、擴聲距離比較遠、背景噪聲大、受周圍建筑物體反射的現象。聲音傳播中包括三個成分:直達聲、近期反射聲和混響聲。聲音在空氣中傳播的速度是每秒340 m左右。溫度會影響聲音傳送的速度,溫度越高,聲速就越快。另外,擴聲距離每增加一倍,聲壓級將衰減6 dB。廣場擴聲中使用延時器將主聲延遲一定時間后再送人聲場,能夠提高聲音的清晰度和一致性。音頻延時器一般用在一些聲場空間較大、需要多組音箱擴聲的系統中。

在中華人民共和國成立60周年慶典活動上,為了使*城樓、觀禮臺、游行隊伍和參加廣場背景表演的人員都能清楚地聽到*濤主席講話和軍樂團演奏的音樂,廣場擴聲采用了一流的音響設備和擴聲系統,有著相當高的技術要求,起著至關重要、主導程序的作用,對安全系數也有非常高的要求。游行指揮部的領導提出,國慶60周年慶典活動不能只是把聲音擴出來,還要把音樂的表現力體現出來,要達到廣場音樂會的效果。

*廣場是目前世界上最大的城市廣場,南北長880m,東西寬500m,總面積44×l04m2,可同時容納100萬人*。*廣場和東西長安街既長又空曠,如何同步傳播聲音是個大難題。不僅要有足夠的擴聲聲壓級還要滿足語言清晰度,如果簡單地使用集中式擴聲方法,直接讓主音箱的聲音輻射到廣場區域觀眾群,雖然后排聽眾能夠聽清聲音,但前排的聲壓級會極大。為解決因前后排距離太遠而引起的聲壓級不均勻的現象,在*廣場地區的擴聲系統設計中,采取了增加多個補聲揚聲器的辦法。在*廣場及周邊地區共安裝擴聲用固定揚聲器聲柱157條,并根據慶典活動的音響需求,在廣場的南邊和*城樓下金水橋南的多個點位增設了臨時補聲揚聲器,滿足觀禮解說和閱兵、群眾游行、晚會以及集結、疏散點等不同場合的擴聲需求。在這樣的系統中,由不同位置的揚聲器發出的聲音,到達聽眾的耳朵時有先有后,此時音頻延時器在保證聲像的一致性、增加聲音的可懂度、避免聲音的渾濁感和拖尾聲等方面的作用就顯得尤為突出。

在以往*國慶慶典活動中,由于技術的限制,聲音的延時問題都沒有得到很好解決,造成多次回音現象,致使首長的講話被多次重復聽到。另外,聲音的延遲在閱兵儀式上也會帶來很大的問題。例如,當受閱*走到金水橋前時,能同時聽到來自揚聲器的擴聲和軍樂團吹奏的原聲,使受閱*聽到的曲調節拍不一致,腳步很難走齊。

國慶60周年慶典活動所使用的擴聲系統經過全面升級改造,共改造完成9個數字機房,擴聲系統覆蓋東西方向從北京站口到西單、南北方向從*城樓到廣場廣闊區域。廣場擴聲任務包括領導講話聲、受閱*口令和腳步聲、現場軍樂隊演奏聲以及禮炮、飛機、游行等41個點的現場效果聲,同時還為廣播、電視、網絡等新聞媒體提供現場聲音信號。 慶典活動當天,*擴聲系統*有11種信號音源,除擴聲機房音源之外,還有10種通過話筒輸入的音源,分別是:①*城樓*濤主席話筒;②*城樓主持人話筒;③*城樓男女播音員話筒;④從紀念碑到國旗桿國旗護衛隊行進的腳步效果聲;⑤現場1300人的聯合軍樂團奏樂;⑥*濤主席檢閱車及北京軍區跟車話筒;⑦受閱*應答話筒聲;⑧游行隊伍效果聲;⑨天空飛機效果聲;⑩禮炮聲。

這11種信號音源來自多個方位,隨著慶典活動的進行,聲源的位置在不斷發生變化,這是在廣場擴聲中遇到的聲源最復雜的情況。由于主擴聲揚聲器一般不需要進行延時處理,所以在擴聲系統中需要根據不同場景、不同要求、不同效果,選擇不同位置的揚聲器作主擴聲揚聲器,將其余揚聲器經過延時處理作補聲揚聲器,使主擴聲揚聲器與補聲揚聲器的聲音基本上同時到達聽眾耳朵,以消除聲音重疊,提高聲音清晰度,在同一個聲場中感受到來自不同場景的聲音。同一個揚聲器在不同場景時的作用又是不相同的,既可作為主擴聲揚聲器又可作為補聲揚聲器。例如,當聲源來自*濤主席話筒和城樓上主持人話筒時,這時將長安街北側揚聲器設為零點,將廣場及長安街以南覆蓋區域揚聲器作延時;當軍樂團奏樂時,將軍樂團所對應的揚聲器設為零點,其他揚聲器作延時處理。更難解決的問題是*濤主席乘車閱兵時聲音的延時,如果解決不好,首長的同一句問候,受閱*可能會聽見多次,影響檢閱氣氛。對此有關部門進行了專門處理,借助數字化音頻延時處理設備,實現了動態音效傳輸,使首長的問候語和受閱官兵的答語均清晰洪亮,絕無延宕,這在以往慶典中是從未有過的。這次國慶音響系統與以往不同的是采用了兩套系統,一套數字系統,一套模擬系統,很好地解決了延時問題,能夠基本達到廣場音樂會的水平。

*廣場主擴音系統中選用了200余臺世界頂級數字功放設備,通過其內置的處理器高速轉換,對廣場聲柱分別進行延時處理,并通過優質的揚聲器、數字產品和網絡技術,首次在廣場上實現了無論在哪個角落都能聽見一致性聲音的效果,實現了零音差,并且音質清晰。原聲通過延時器處理后,依然豐富、飽滿、富有空間感,創建了一個完美的覆蓋聲場,成功解決了聲音的延時問題。

國慶60周年慶典的擴聲系統,受到了黨和國家領導人的高度*價。*擴聲系統在室外擴聲系統中堪稱擴聲面積最大,聲源最多,聲源位置多變,線路分配最復雜,但音響效果最好,達到“廣場音樂會的效果”,實現了中央國慶60周年慶?;顒?dòng)領導小組提出的擴聲工作目標。國慶盛典是視覺“盛宴”,也是聽覺“盛宴”。

3、結束語

延時器不僅可以在遠距離擴聲時對聲音信號進行延時處理,保障廣播電臺現場直播節目的連續性和無差錯,它的許多功能還可以應用到其他領域,比如修正大型音箱設備中多個揚聲器多頻帶發生時的差別;用延時技術實現聲像定位;修正高清視頻信號聲畫同步;起到低通濾波器的作用,使音色變得平滑,EVENTIDE BD600  廣播專業數字延時器。
