數字網絡化調音臺RM4200D應用與實踐

為了滿足新的播出模式，采用了主副臺+主副工作站+主副新聞播出站的形式，并結合我臺的實際經過多方考察和調研，選取技術十分先進和成熟的德國DHD公司新一代數字網絡化播出調音臺DHD RM4200D為播出調音臺。

DHD RM4200D調音臺系統主要由2部分硬件組成：主機機柜，輸入、輸出、控制系統和DSP(Digital Signal Proceessing數字信號處理)；控制臺面（調音臺），推子、按鍵和顯示系統。兩部分由一個工業標準的CAN BUS總線連接。因此，所有的單元可以相互單獨存在，其間沒任何復雜的配線連接。主機機柜在沒有控制臺面的情況下，也可以作為一個單獨的裝置獨立工作。整個系統采用了高度模塊化技術，可以利用系統提供的PC軟件設置，并保存在自己的系統里，PC機不參與日常的操作，需要改動設置時，利用RS232、RS422或RJ45接口連接上PC機即可設置。

1 以RM4200D-凋音臺為核心的系統架構

德國DHD公司多年來專注于研發廣播級播控系統設備，DHD RM4200D是現今廣播行業中性能較可靠的新一代數字網絡化直播調音臺，與目前市面上同類產品相比，具有更高的可靠性和擴展性。

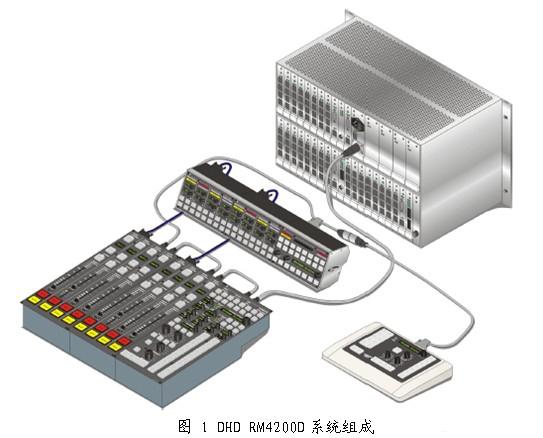

4200型調音臺更強調多功能，多元化應用，擁有非常全面的附屬配件，可用于新聞直播、嘉賓采訪、熱線直播、綜合節目等多種應用場合。由于控制面板與主機機柜分開運行，DSP處理單元和控制臺之間所傳遞的是一種控制信號，控制臺沒有音頻信號經過，臺面出現故障不會導致信號的中斷，也不會影響到正常播出，而且臺面經過特殊調配，具有很多個性化和人性化設置，方便主持人學習和使用，故播出安全性很高。數字網絡化播出調音臺的結構設計模式是傳統調音臺所不能比擬的，是多元化用戶群體的最佳選擇，非常適合新聞廣播的播出模式，圖1是播出系統的架構。

RM4200D調音臺的設計理念：前期把各種輸入信號在輸入端經過調整，使其成為統一的格式和取樣；在這種狀態下再使用TDM技術(Time Divide Multplex)來分配和處理，不論模擬信號還是數字信號都可以同時以模擬或數字格式出現在輸出節點上。在DHD新技術的帶動下，TDM技術已經應用在DHD的直播調音臺及音頻矩陣中。RM4200主機可以處理大量的路由信號和音頻信號，全配置下提供：矩陣內部建立48路立體聲總線，768路內部路由通路，最大192個輸入／輸出接口（模擬或數字），最大12個MADI端口，而每一個MADI端口可同時提供64路輸入／輸出。而且兼容數字模擬音頻信號；多模塊化安裝方式；電子路由交換可實現資源共享；多重冗余電源備份；所有模塊支持熱插拔方式；控制面板與音頻處理機柜分開運行，臺面出現故障不會導致信號的中斷，臺面經過特殊調配，方便主持人學習和使用；采用MADI聯網方式，可與現有網絡兼容使用；系統具有極強的擴展性。

2 RM4200D功能

1) 最大具有264個通道（單聲道）；42個總線（節目總線，輔助總線，混減總線，會議矩陣，PFL總線）；6個獨立監聽路徑（立體聲），每個都可以設置成為監聽輸出、耳機或電平表，動態達到了100 dB。

2) 擁有多個邏輯功能，如推子啟動、監聽啞音、對講音量衰減、時間碼啟動、門燈控制等。

3) 具有均衡器、限幅器、壓縮器、擴展器、噪聲門、咝聲消除、濾波器等功能。

4) 兼容多種音頻格式，提供帶有采樣頻率自動轉換功能的數字音頻接口。

5) 采用先進的MADI(多通道數字音頻)格式傳輸、交換、組網。

6) 采用TDM時分復用技術，實現信號的任意分配和格式轉換。

7) 無論是信號源還是供電電源，擁有多重冗余備份的能力，控制面板及DSP機柜雙電源備份，帶DSP處理及表頭單元。

8) 具有大量的外圍控制設備可以選擇。

9) 采用DHD音頻矩陣系統，可以實現不同節點的信號源監測管理以及調配。

10) 所有模塊均支持在線熱插拔。

11) 內置字時鐘同步發生器，可同步內部系統及外接周邊設備，亦可從外來同步信號，優先級別由客戶選定。

12) 大量的監控功能（音頻卡單元，電源單元及組件分配電壓）。

13) 自動快照功能。以前模擬調音臺在使用中一些EQ，GAIN等參數被改變后，上機人員還得一個一個重新設定，但RM4200D的自動快照功能可以使已設定的參數存到RM4200D內存中或個人存儲體上，需要時調入，就可將各種參數改變成自己設定的狀態。

14) 方便安裝及布線施工，同時也降低了干擾。

3 RM4200D功能的運用

1) 一鍵切換的設定

將以往的調音臺控制模塊中大量監聽信號選擇按鍵，通過軟件設置改成輸入信號源的選擇按鍵。這樣就實現通過一路公共推子對多個信號源的輸入控制，既節省了推子模塊，又改變了以往對不同信號源的選擇需要進入管理菜單設定的模式。

2) 雙層管理級的設定

RM4200D調音臺不同于以前的模擬播出調音臺，一些參數的設置都是由軟件完成的。設置的胡亂改動很有可能造成播出事故，RM4200D具有操作權力受限功能，因此對調音臺進行了相應的設置，對上機操作人員進行操作權限的限制，上機操作人員只需簡單的操作就可完成復雜的直播過程，其余的功能由技術人員完成，從一定程度上避免了誤操作、亂操作的情況發生，保證了播出的安全性。

3) 主、副臺分別預聽互不干擾的設定。新聞廣播的節目改版后，播出模式發生了新的變化，如主臺主持人直播的同時，副臺的新聞播音員需要查詢、預聽新聞素材，如按以往的操作模式，預聽信號一定會干擾主臺主持人的耳機信號，對主持人耳機監聽造成一定的影響，容易使主持人產生錯覺，影響播出。通過軟件的設置，實現了主、副臺預聽互不干擾，使主、副臺既是一個整體系統又具有獨立的操作性。

該系統采用DHD開放式網絡播出方式，代表了廣播應用領域一個嶄新的發展方向，充分體現了RM4200D數字網絡化調音臺的技術優勢，各項技術指標經過嚴格測試均達到國家甲級，既滿足了具體使用要求，操作更加安全和簡捷，也為后續系統的建設和擴展奠定了良好的基礎。
