音頻接口

音頻輸入輸出接口:可將計算機、錄像機等的音頻信號輸入進來,通過自帶揚聲器播放。還可以通過音頻輸出接口,連接功放、外接喇叭。簡單來說,音頻接口是連接麥克風和其他聲源與計算機的設備,其在模擬和數字信號之間起到了橋梁連接的作用。音頻接口通常與前置麥克風、線路輸入和其他一系列的輸入設備配合使用。

數字音頻接口

“數字音頻接口”是用來定義兩個數字音頻設備之間的數字接口協議的界標準格式,它分為家用的.專業的,電腦的三種格式:

①家用的標準:S/PDIF(索尼/飛利浦?jǐn)?shù)字接口格式),EIAJ CP-340 IEC-958 同軸或光纜,屬不平衡式。其標準的輸出電平是0.5Vpp(發送器負載75Ω),輸入和輸出阻抗為75Ω(0.7-3MHz頻寬)。常用的有光纖.RCA和BNC。我們常見的是RCA插頭作同軸輸出,但是用RCA作同軸輸出是個錯誤的做法,正確的做法是用BNC作同軸輸出,因為BNC頭的阻抗是75Ω,剛剛好適合S/PDIF的格式標準,但由于歷史的原因,在一般的家用機上用的是RCA作同軸輸出。

②專業的標準:AES/EBU(美國音頻工程協會/歐洲廣播聯盟數字格式),AES3-1992,平衡XLR電纜,屬平衡式結構。輸出電壓是2.7Vpp(發送器負載110Ω),輸入和輸出阻抗為110Ω(0.1-6MHz頻寬)。

③電腦的標準:AT﹠T(美國電話電報公司)。

3.5mm立體聲接口

最常見的模擬接口——3.5mm立體聲接口(小三芯接口)

3.5mm立體聲接口又叫做小三芯接口,這是我們目前看到的最主要的聲卡接口,絕大部分消費類聲卡(包括板載聲卡)都在使用這類接口。

3.5mm接口提供了立體聲的輸入輸出功能,因此一般來說支持5.1的聲卡(6聲道)或音箱來說,就需要3個3.5mm立體聲接口來接駁模擬音箱(3×2聲道=6聲道);7.1聲卡或音箱就需要4個3.5mm立體聲接口(4×2聲道=8聲道),以此類推。

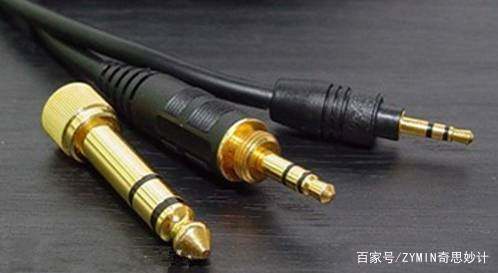

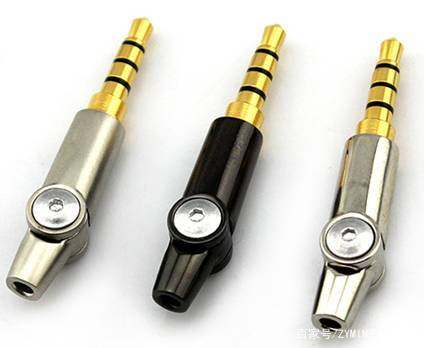

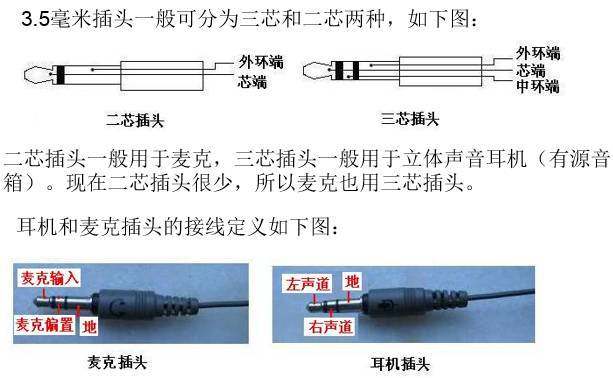

為了適應不同的設備需求,同類的接口目前能看到的有三個尺寸規格,分別是2.5mm、3.5mm和6.22mm接頭。2.5mm接頭在手機類便攜輕薄型產品上比較常見,因為接口可以做的很小;3.5mm接口在PC類產品以及家用設備上比較常見,也是我們最常見到的接口類型;6.22mm接頭是為了提高接觸面以及耐用度設計的模擬接頭,常見于監聽等專業音頻設備上。

RCA模擬音頻接口

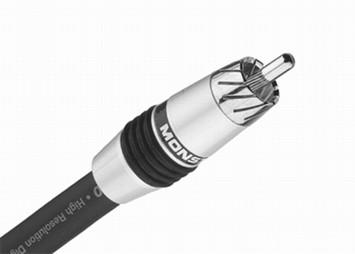

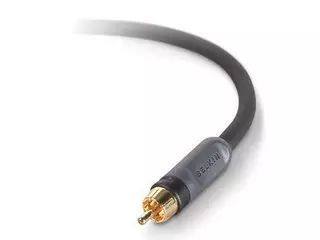

RCA接頭就是常說的蓮花頭,利用RCA線纜傳輸模擬信號是目前最普遍的音頻連接方式。每一根 RCA線纜負責傳輸一個聲道的音頻信號,所以立體聲信號,需要使用一對線纜。對于多聲道系統,就要根據實際的聲道數量配以相同數量的線纜。立體聲RCA音頻接口,

一般將右聲道用紅色標注,左聲道則用藍色或者白色標注。

圖1:RCA轉3.5mm接口

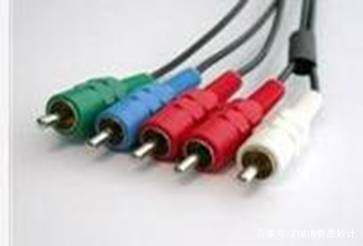

圖2:含音頻的 COMPONENT

平衡模擬音頻

與RCA模擬音頻線纜直接傳輸聲音的方式完全不同,平衡模擬音頻(Balanced Analog Audio)接口使用兩個通道分別傳送信號相同而相位相反的信號。接收端設備將這兩組信號相減,干擾信號就被抵消掉,從而獲得高質量的模擬信號。平衡模擬音頻通常采用XLR接口和大三芯接口。XLR俗稱卡儂頭,有三針插頭和鎖定裝置組成。由于采用了鎖定裝置,XLR連接相當牢靠。

XLR接口:

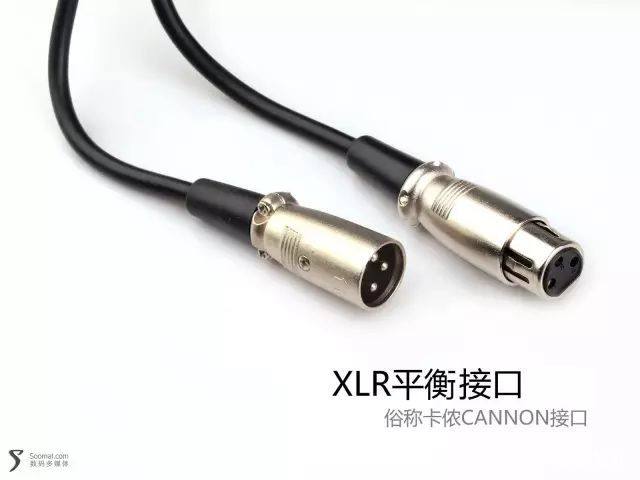

XLR俗稱卡儂頭,有三針插頭和鎖定裝置組成。由于采用了鎖定裝置,XLR連接相當牢靠。XLR接口通常在麥克風、電吉他等設備上能看到,但它不一定是平衡接口,因為平衡接口的傳輸實現方式是比較復雜的,對電路的要求也比較高。下面我們來看看平衡模擬傳輸?shù)膶崿F(xiàn)方式

大三芯接口:

大三芯接口則采用直徑為6.35毫米的插頭,其優點是耐磨損,適合反復插拔。平衡模擬音頻連接主要出現在高級模擬音響器材或?qū)I(yè)音頻設備上。

S/PDIF

S/PDIF(Sony/Philips Digital Interface,索尼和飛利浦?jǐn)?shù)字接口)是由SONY公司與PHILIPS公司聯合制定的一種數字音頻輸出接口。該接口廣泛應用在CD播放機、聲卡及家用電器等設備上,能改善CD的音質,給我們更純正的聽覺效果。該接口傳輸?shù)氖菙?shù)字信號,所以不會像模擬信號那樣受到干擾而降低音頻質量。需要注意的是,S/PDIF接口是一種標準,同軸數字接口和光線接口都屬于S/PDIF接口的范疇。

數字同軸

數字同軸(Digital Coaxial)是利用S/PDIF接口輸出數字音頻的接口。同軸線纜有兩個同心導體,導體和屏蔽層共用同一軸心。同軸線纜是由絕緣材料隔離的銅線導體,阻抗為75歐姆,在里層絕緣材料的外部是另一層環形導體及其絕緣體,整個電纜由聚氯乙烯或特氟綸材料的護套包住。同軸電纜的優點是阻抗穩定,傳輸帶寬高,保證了音頻的質量。雖然同軸數字線纜的標準接頭為BNC接頭,但市面上的同軸數字線材多采用RCA接頭。

光纖(Optical)

光纖(Optical)以光脈沖的形式來傳輸數字信號,其材質以玻璃或有機玻璃為主。光纖同樣采用S/PDIF接口輸出,其是帶寬高,信號衰減小,常常用于連接DVD播放器和AV功放,支持PCM數字音頻信號、Dolby以及DTS音頻信號。

接口分類

計算機與音響設備的接口類型多種多樣,但究根尋源,按照其所傳輸信號的種類劃分,無外乎兩大類:音頻信號接口與同步信號接口。

1. 音頻信號接口

(1) 按傳輸信號的類型可分為模擬接口與數字接口。

(a) 模擬接口

模擬接口在音頻領域中占有很大的比重。常見的模擬輸入、輸出接口如:大/小三芯插頭、RCA唱機型(蓮花型)插頭、XLR卡儂式插頭等,因為這類接口我們平常用得比較多,也較為熟悉,在此就不再多說。

(b) 數字接口

專業的數字音頻系統和某些民用系統均有符合某種標準協議的數字接口,利用它可以將多個通道的數字音頻數據在兩個設備間傳送,而不會產生音質的損失。只要誤碼能夠被完全糾正,那么不論進行多少代數字復制,都不會影響最后一代的聲音質量,從而就可以進行真正的數字域無損復制。

(2) 按接線方法可分為平衡類接口與不平衡類接口。

(a) 平衡類接口

專業音響和廣播設備中大部分都具有平衡的輸入/輸出電路接口。輸入和輸出端一般為XLR卡儂式插座,插座上有三個端子:+、-、地。其+(-)的意義是指輸出信號與輸入端的+信號同相(或反相)。平衡式接法的輸入/輸出設備抗噪聲能力較強,因為串進電纜或設備內的噪聲一般同時出現在正負輸入端,對地電壓大小相等而相位相同,也就是我們通常所說的共模噪聲。但是接在后面的平衡輸入電路僅傳輸正負兩端信號的差,能夠抑制共模噪聲。

(b) 不平衡類接口

該接口常用于民用的音頻設備,其輸入/輸出端對機架為熱端,接頭一般為RCA唱機型接頭。不平衡接法的抗噪聲能力較弱,此連接方式一般用于1m左右的短線連接且噪聲較小的環境,或低阻高輸出信號的連接,如功放與揚聲器之間。

2. 同步信號接口

與模擬音頻信號不同,數字音頻信號有嚴格的時間結構。因為一個采樣信號要同其它采樣進一步構成有一定時間長度的幀和塊。如果數字音頻設備打算彼此間進行通信,或者數字信號要以某種方式進行組合,那么它們就需與共用的參考信號取得同步,以使設備的采樣頻率完全一致,并且不會產生彼此間采樣頻率的漂移。因此,為專業應用設計的數字音頻工作站常常提供多種同步輸入接口。在同步的起始點,記錄和重放要鎖定到SMPTE/EBU或MIDI時間碼(MTC)源上,或者鎖定到外部的采樣率時鐘、視頻同步或數字音頻同步標準上。在內同步方式中,系統鎖定在其自身的晶體振蕩器上,如果它符合AES的應用場合(AES-1984),那么在專業的設備中應該有±10ppm的精確度(民用設備的精確度要比此低得多)。在外同步方式中,系統鎖定到它的某一個同步輸入上。典型的同步輸入是字時鐘(WCLK),它通常是采樣的方波TTL的電平信號(0~5V),一般采用BNC型接口端子,并且在設備上普遍使用Sony接口(SDIF)。在所有情況中,某一個機器或源必須被確認為"主機"(master),由它作為整個系統的同步參考,而其它機器為"從機"(slave)。
