調音臺操作技巧(上):六大輸入部分要點

2019年11月14日廣播調音臺瀏覽量:0

調音臺主要功能

1 信號處理

1. 前置放大:

麥克風將聲音轉換成電壓,在用此信號電壓重新生成聲波輸出到揚聲器之前,必須將此電壓放大許多倍。由于麥克風音頭結構非常精細,輸出電壓非常之小,也就容易受干擾因素影響。

因此麥克風的信號電壓在進入調音臺的輸入端時便直接被提高到抗干擾的等級高度。這時必須使用一個質量極高的放大器,以便使信號電壓在盡可能保持真實的同時被提高到一個不容易受干擾的高度。否則的話,在此處破壞信號質量和純凈度的噪聲可能會通過所有的后級放大器在錄音或放音時出現。

2. 音量調制:

經過DI-Box(Direct Injection 直接注入) 或從聲卡或鍵盤輸出端送入調音臺的信號常常必須進行調整以適合調音臺的音量。

3. 頻率響應校正:

借助聲道排上的均衡器可方便、快速和有效地改變一個信號音質。

4. 混入效果:

通過單聲道中的插孔和兩條Aux( 輔助) 線路可在信號線路中加入調音臺中已有的效果器之外的附加信號處理器。

2 信號分配

來自聲道排的已處理的單個信號將在Aux( 輔助) 線路上集中并向外送到效果器或送到內部效果處理器進行加工。然后信號通過Aux Return( 輔助返回) 插孔或內部線路進入MainMix( 主混音)。舞臺上音樂家也是通過Aux( 輔助) 線路來得到混音的結果 (Monitormix( 監聽混音))。同樣也可為錄音機、末級放大器、耳機和兩音軌輸出端準備信號。

3 Mix( 混音)

這是調音臺的“最重要的功能”,在此匯合了所有其他的功能。混音首先意味著調節各個樂器和聲音相互之間的音量等級以及不同的聲音在整個頻譜內的輕重權衡。還應將各個聲音在立體聲全頻帶中合理分配。最后的工作是檢查整個混音的音量等級,以配合接下來的機器,如 錄音機/ 分頻器/末級放大器。

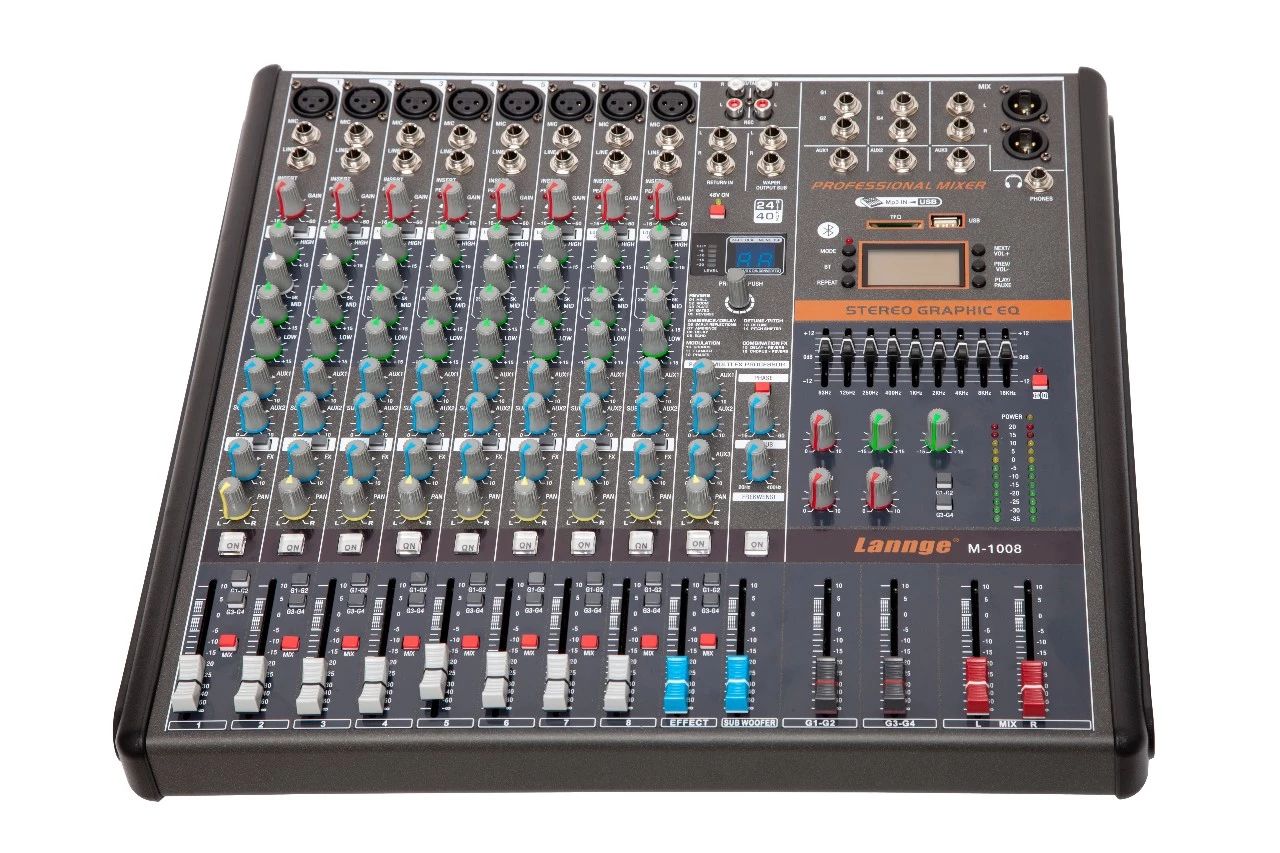

調音臺的組成,輸入部分

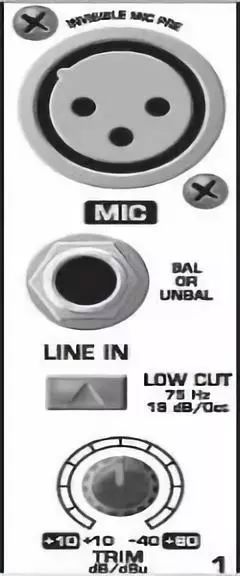

1 單聲道

1、MIC 每個單輸入聲道通過XLR插孔提供一個平衡式麥克風輸入端,其上也可通過按鈕提供+48V 幻象電源用來使用電容式麥克風。XENYX 2222FX提供了8路帶有幻像電源的單聲道卡儂(XLR)接口。

2、LINE IN 每條聲道都輸入端都有一個平衡或非平衡式的線路輸入6.3mm的TRS接口。MIC和LINE IN是不能一起使用的,請單獨使用。

3、LOW CUT 單聲道軌道還提供了一個低切濾波器,用來消除75Hz以下的低音頻率(錄人聲應該使用它)。

4、TRIM 有些調音臺上稱為“GAIN”或者“sensitivity”。中文名字是微調,增益或者靈敏度。該處的旋鈕是用來控制信號放大量。提供+10dB至+60dB的增量。第二個數值范圍+10至-40dBu指的是線路輸入端的靈敏度。

另附:平衡式和非平衡式麥克風:

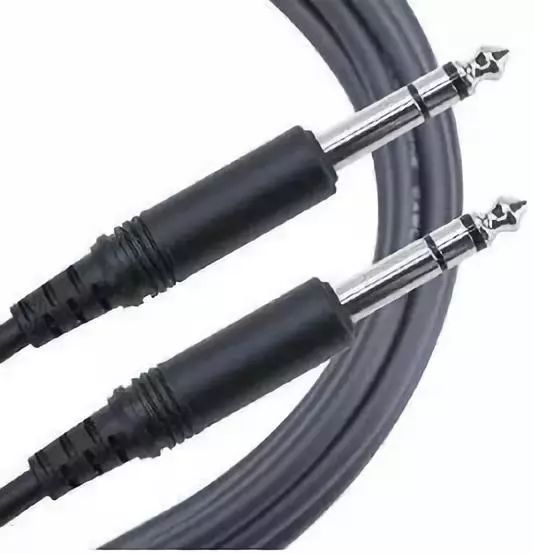

如果有兩個環的話就是平衡的(STEREO)也就是TRS。如果只有一個環的話就是非平衡的 (MONO) PHONE。

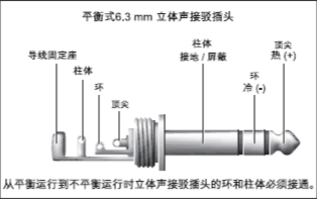

平衡 (STEREO)

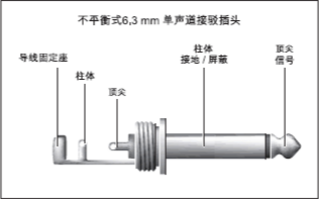

非平衡(MONO)

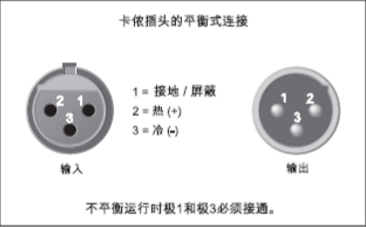

使用雙音軌輸入和輸出端時,請采用通用的蓮花電纜(RCA)。當然也可將有不平衡連接的機器接到有平衡連接的輸入輸出端上。請使用單聲道插頭或?qū)⒘Ⅲw聲插頭的圓環同柱體連接在XLR 插頭時將 Pin 1 同Pin 3 連接)。

注意! 如果您想使用幻像電源,請您絕對不要在MIC 輸入插孔上使用不平衡的XLR 連接(PIN 1和3相連)。

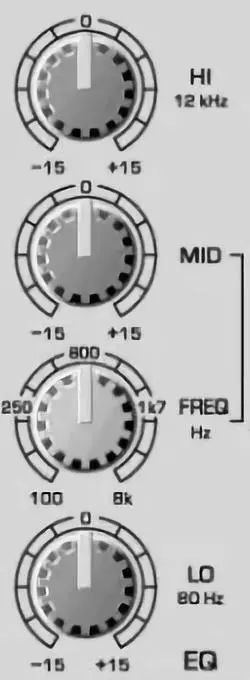

2 均衡器:EQ

一般調音臺是3段式均衡器,這里是個三段半?yún)?shù)均衡器。高頻段(HIGH) 和低頻段(LOW)用來提高或下降極限頻率之上或之下的所有頻率。

高頻段和低頻段的極限頻率為12千赫茲和80 赫茲。對中頻范圍調音臺有一個半?yún)?shù)型音質調節,適用于100赫茲至8千赫茲之間。用MID調節按鈕提高/下降音量,用FREQ調節按鈕調節頻率。

3 AUX 輔助發送

通過監聽線路和效果線路(Aux Send 線路) 您可將一個或多個聲道的信號進行輸出耦合并集中到一條音軌上( 母線)。在一個AuxSend 插孔上( 用于監聽: MON OUT),您可將此信號截取并傳給一個有源監聽音箱或一個外接效果器等等。

作為回傳路線可用AuxReturn( 輔助回傳)。所有監聽線路和效果線路均為單聲道,在均衡器后才能截取,可增益+15dB。前置推桿/ 后置推桿大多數情況下,如需處理效果信號時,Aux Send 線路必須在推桿后接通。這樣聲道中的效果音量按照聲道推桿位置而定。

否則該聲道的效果信號即使在推桿完全“關掉”時還是可聽見的。用于監聽時Aux Send 線路通常是在推桿前接通,也就是說與聲道推桿的位置無關。

1、PRE:

通過PRE 開關將相關的Aux Send 線路截取點接到推桿前( 按下開關)。

2、FX:

標有FX 的Aux Send 線路直接連接內置效果器,因此是在推桿后和靜音后才接通。AUX發送線路可以將信號輸出到一條BUS母線上 在AUX SEND(輔助發送)接口上將信號路由到效果器或外接效果器經過效果處理后在回路到AUX RETUM(輔助返回)。

AUX1 帶有一個 PRE。按鈕是設置AUX是否在推子前接效果器通常AUX是使用在推子后的,這樣可以保證在調節推子后發送量可以保持一致。用于監聽一般是設置推子前用,這樣聲音的調節與推子無關)所以AUX1適合用于監聽用 AUX2(FX)是用來發送到或SEND2接口或臺子自帶的效果器的輔助在使用外接效果器要關掉臺子內置的效果器。

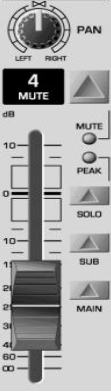

4 聲像、推子和立體聲母線和編組

1、[PAN]聲像旋鈕。左右聲道調節按鈕。

2、[MUTE]靜音開關。

3、[SOLO]是單獨的將信號傳到主輸出或編組輸出上,而其他的軌道被靜音。PEAK或CLIP燈亮時應該適當?shù)乃p該音軌的電平,表示聲音已經失真。

4、[SUB]副編組母線開關可以將通道的聲音發送到編組母線。編組,我們可以把多個輸入通道編為一個小組。編組的信號取自輸入通道推子后的信號,我們可以用編組來實現用一個推子同時對多個音源的音量控制。

5、[MAIN]開關控制通道的聲音發送給立體聲母線,如果不打開這個開關,把推子推到頭也不會有聲音的。這個[MAIN]開關很有用,因為有的時候我們并不想要通道的聲音直接進入到立體聲母線,這個時候我們就可以關閉[MAIN]開關。

5 立體聲聲道

每個立體聲道具備兩6.3mm的插口,是平衡或非平衡的輸入,用于左聲道和右聲道。如果只使用“L”插孔,則聲道用作單聲道。立體聲道是專為典型的線路音量信號設計的。

LEVEL:調音臺的立體聲輸入端具備一個用來調節音量的LEVEL 開關,可在+4dBu和-10dBV之間切換。-10dBV( 家庭錄音音量) 時,輸入端的反應比+4dBu( 錄音室音量)時更靈敏。

6 立體聲道的均衡器

立體聲道的均衡器當然是設計為立體聲的。高頻、高中頻、低中頻和低頻的極限頻率為12千赫茲、3千赫茲、500 赫茲和80赫茲。HIGH( 高頻) 和LOW( 低頻)調節鈕的性能同單聲道的均衡器相同。兩個中頻段是峰型濾波器。尤其是當需要對立體聲信號的頻率響應作校正時,采用立體聲道均衡器要比采用兩個單聲道均衡器要好得多。使用單聲道均衡器時經常會產生左右聲道之間的調節差別。
