Digigram CANCUN 442-Mic 廣電范兒音頻接口評測

2020年02月21日Digigram 聲卡瀏覽量:0

• 其實第一次聽異言和聲找我寫Digigram的評測是報懷疑態度的,因為Digigram是個廣電級品牌,它做的音頻接口不一定適合音樂人使用。但在我看到它的樣子之后,我就瞬間被吸引了,這樣造型的音頻接口還真是第一次見,尤其還是個做廣電產品的Digigram出的,就好像勞力士出了運動款手表似的。

拿到手的是CANCUN 442-Mic,這個4進4出的24bit/192kHz音頻接口也有一個只有2進2出的簡化版CANCUN 222-Mic,除了接口數少了點其它都完全一樣。

廣電范兒接口:

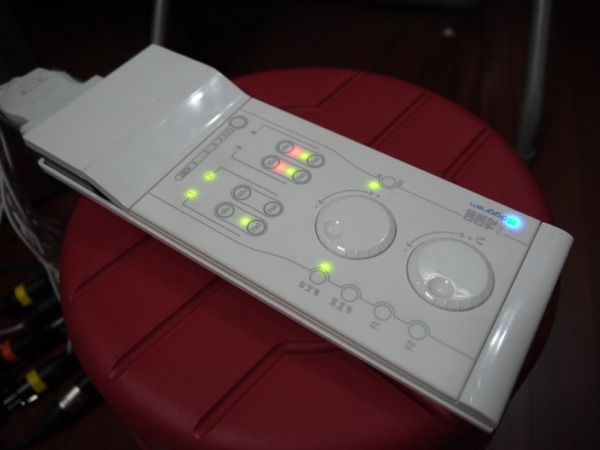

CANCUN 442-Mic的造型確實奇葩,立起來的話好像是瘦身后的白色款SONY PS3(如圖1),其實下面做成一個托兒的形狀并非讓你立起來用(實際上你是立不住的,那個托兒里鑲嵌的44針Sub-D接口突出來了一點),而是為了容納下一個XLR輸入接口。這個設計理念我有些看不懂了,明明通過44針Sub-D接口延伸出來的小辮子上已經有了12個XLR接口(4進4出模擬口,2進2出AES/EBU),但這個機身上額外多出來的XLR口也是模擬輸入,跟小辮子上的模擬輸入1是串聯在一起的,就是說你可以多接一只話筒但無法單獨調節增益且聲音跟小辮子上的XLR模擬輸入是混合在一個通道里的,一個人有多大的幾率會用到這個額外的接口呢?確實不太理解,也許廣電口兒有這種需求咱不知道吧。

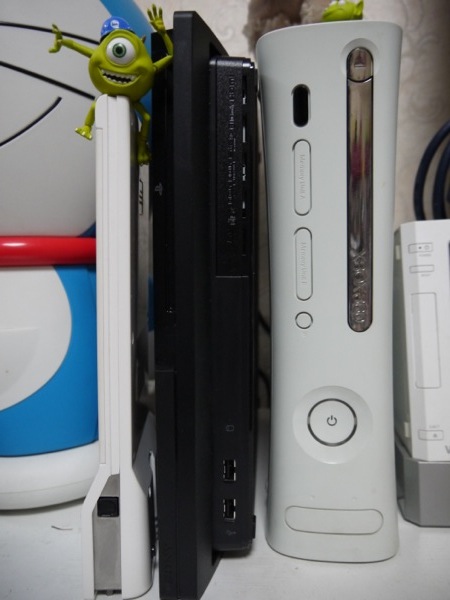

圖1:CANCUN 442-Mic豎放跟PS3造型類似

機身上的接口對咱們這些用慣了所謂專業級音頻接口的人來說都挺奇葩的,除去大三芯的耳機輸出接口以外還有一左一右兩個數字接口,一個是輸入一個是輸出,可作為ADAT或S/PDIF使用(如圖2、3),但現在這倆接口無法使用,Digigram官方說要等待軟件升級,當然他們也沒給出具體時間,反正是要等了。

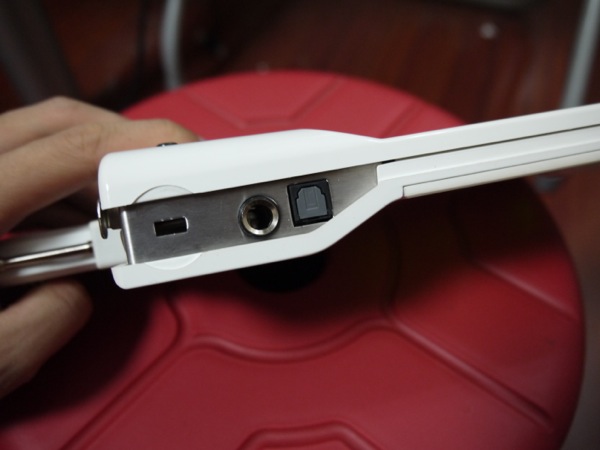

圖2:機身左側的耳機輸出接口和ADAT或S/PDIF輸入接口

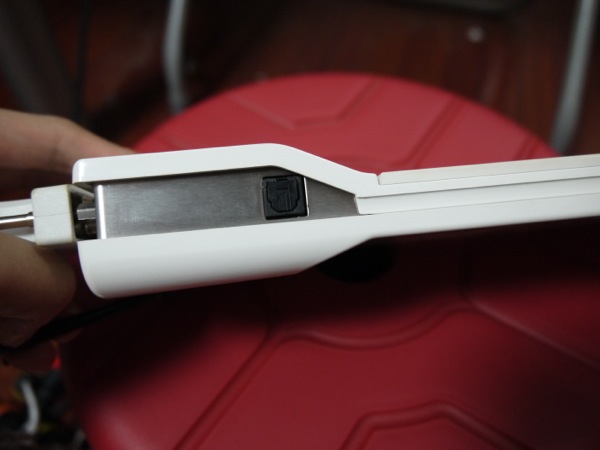

圖3:機身右側的ADAT或S/PDIF輸出接口

最奇葩的是這個Mini-USB接口(如圖4),一般大家都用B型的標準USB方形口,而Digigram不僅用了小USB口,而且另外一頭還是雙頭兒的A型標準USB扁口(如圖5),就是說你要將這兩個USB口都連接到電腦上,理論上一個傳輸數據一個負責供電,因為CANCUN機上上沒有進行額外供電的電源接口。不愧是廣電口兒的設備,配置都是成雙成對的,都帶保險的……

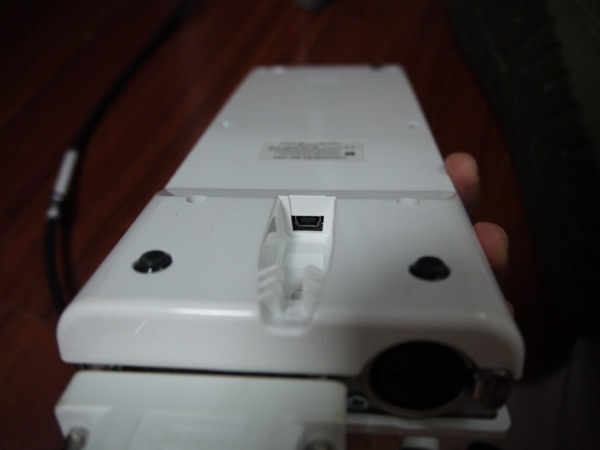

圖4:機身底部的Mini-USB接口

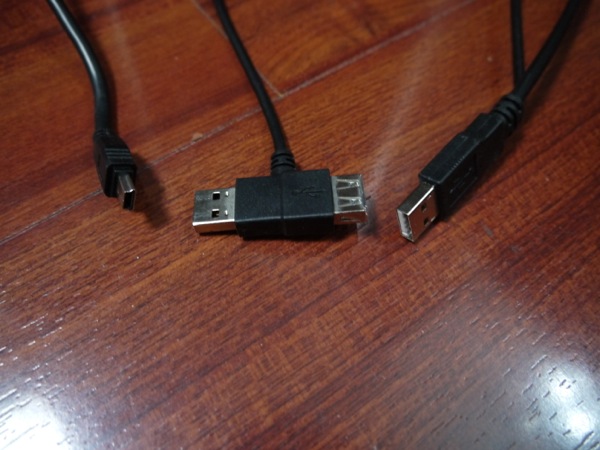

圖5:奇葩的USB線,Mini-USB接機器,一個USB-A口接電腦傳輸數據,另外一個接口有兩個頭兒,一邊USB-A口接電腦增強供電,另外一邊是USB延長口用于串接其它設備

不過機器自帶的這根線著實不太長,連接到我15英寸的MacBook Pro只能“飛線”著用(因為MBP只有一左一右兩個USB接口位置),不過CANCUN好心的將供電用的接口還給出了一個延長口用于串接其它設備。

圖6:大囧的飛線用法

Mini-USB接口的位置更是神奇,深埋于機身下方的凹槽里,走線出來的地方有上下一共“六顆門牙”將線纜緊緊卡死(如圖7),防止使用中不慎拖拽線纜導致USB接頭脫落導致演出事故,但這也導致插的時候很困難,總是感覺沒插緊似的。再一次感嘆:不愧是廣電口兒的設備……

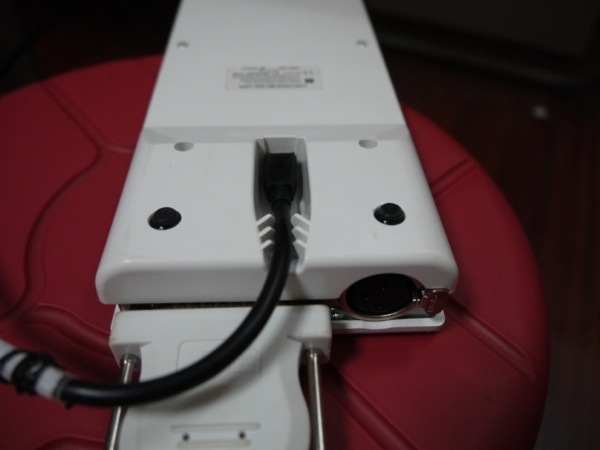

圖7:底部有凹槽可以卡緊USB線

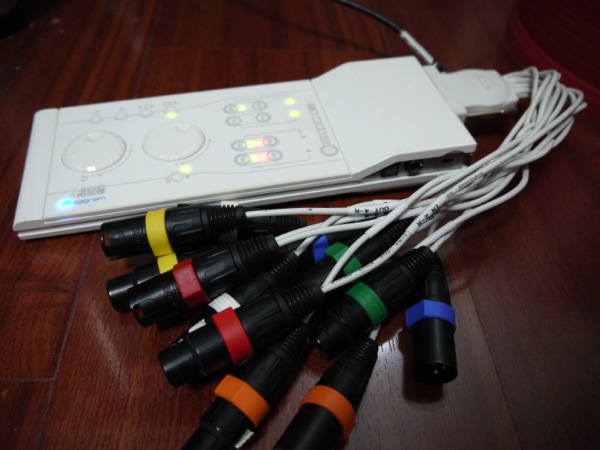

最后說機身上那個最廣電范兒的44針Sub-D接口,它直接跟一串小辮子線連接(如圖8)。小辮子線上一共有12個XLR接口,前面說了其中包含4進4出模擬接口和2進2出AES/EBU數字接口(如圖9)。

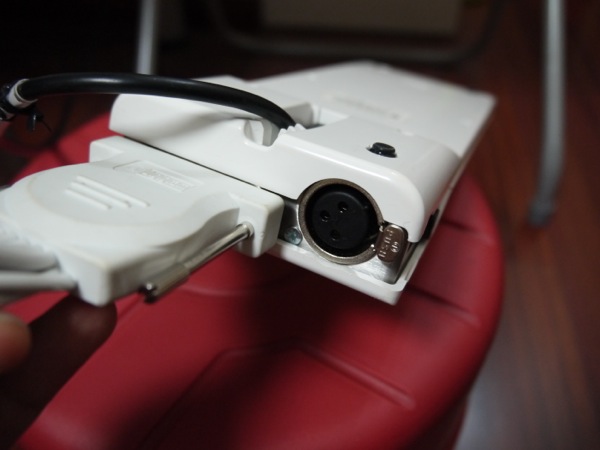

圖8:Sub-D接口,以及另外一個用于XLR模擬輸入1用的在機身上的輸入接口

圖9:小辮子線

Digigram很貼心的用線纜長度區分開了AES/EBU數字口和XLR模擬口,四根短的是AES/EBU,八根長的是XLR模擬。然后又很貼心的用顏色區分了不同的輸入和輸出通道,將12根線分輸入和輸出分為兩組,分別在接口上用橙色、綠色、藍色、白色、黃色和紅色做標記。盡管每根線上也都貼有文字告訴你是啥線,但你根本不必去看,按長短、顏色和頭兒的公母一眼就分清楚了(如圖10)。

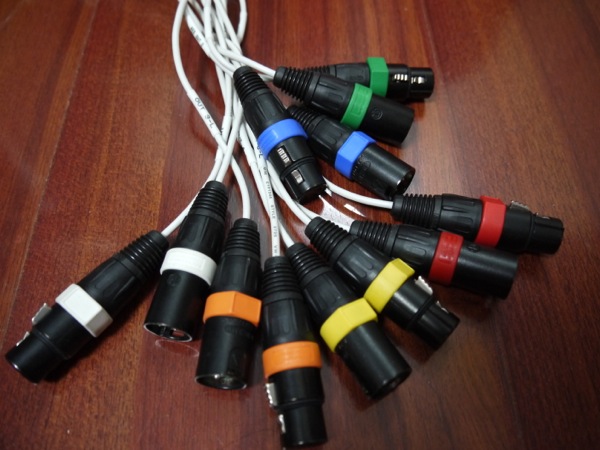

圖10:誰是誰,一目了然

所有的XLR頭兒都使用的Neutrik的NCFX系列,品質肯定是無容置疑了(如圖11)。

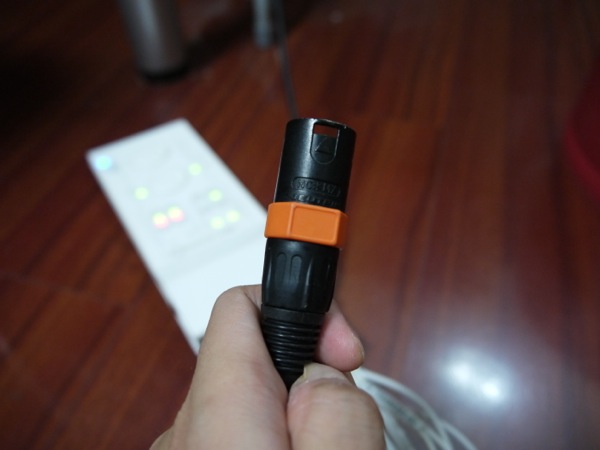

圖11:Neutrik NCFX系列接口

觸控操作:

雖然接口方面各種廣電范兒,但在硬件操作上卻是“先鋒級”的,使用了觸控操作。除了有兩個很大的旋鈕以外,其它按鈕全部為觸控。

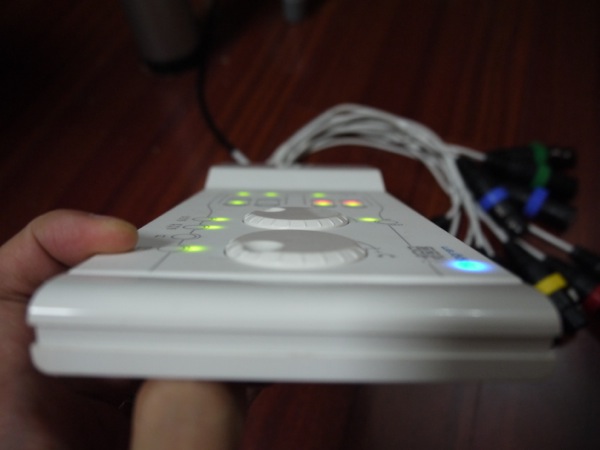

先說那倆旋鈕,都是轉上去一卡一卡的那種手感,不是平滑的,不過非常扁,所以無法直接用手?jǐn)Q,而必須依靠旋鈕上的凹槽(如圖12)。一個旋鈕控制耳機輸出音量,另外一個旋鈕則是全能型的,可通過觸控按鈕切換其控制的功能,比如1/2或3/4的輸入或輸出增益。兩個旋鈕卡過一下都是對聲音以1dB為最小單位進行調節,就是說你無法讓增益增大或減小半個dB。這樣到是可以保持絕對的準確度,但細節度就下降了,看個人喜好吧。

圖12:扁扁的帶凹槽的大旋鈕

所有的觸控操作點都是用灰色圓圈來表示的,按了之后才會在旁邊出現LED燈的顯示,就是說如果在黑暗里你不知道應該去摸哪里(如圖13),這有些不便。最開始我以為CANCUN是沒電平表的,用上才恍然大悟──原來電平表也是用隱藏在機身下部的LED燈來表示的,你完全可以看到4個輸入通道的電平(如圖14)。然后在你調節輸入電平的時候,也可以實時看到當前的電平情況(如圖15)。

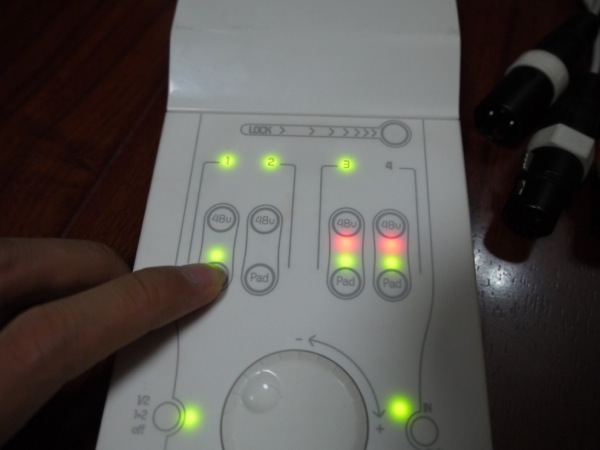

圖13:觸摸點沒提示,按了才會在旁邊出現LED的反饋

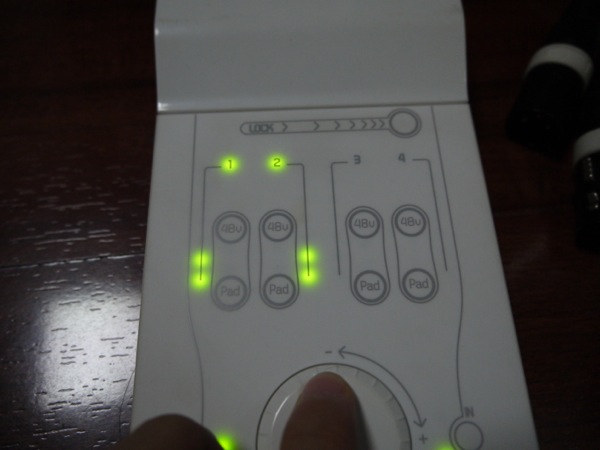

圖14:現在顯示的是1/2路通道的電平

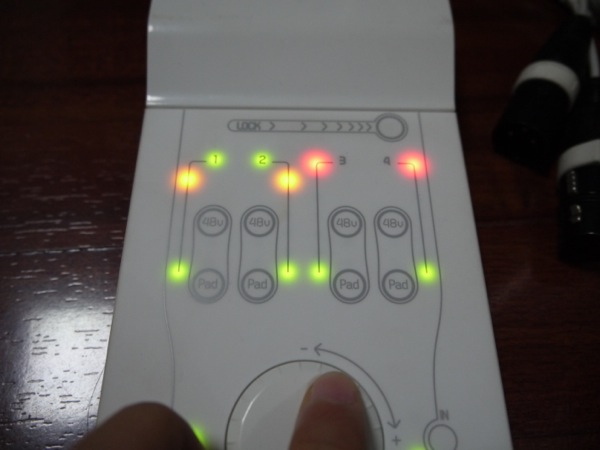

圖15:邊調節輸入增益邊看到電平變化情況

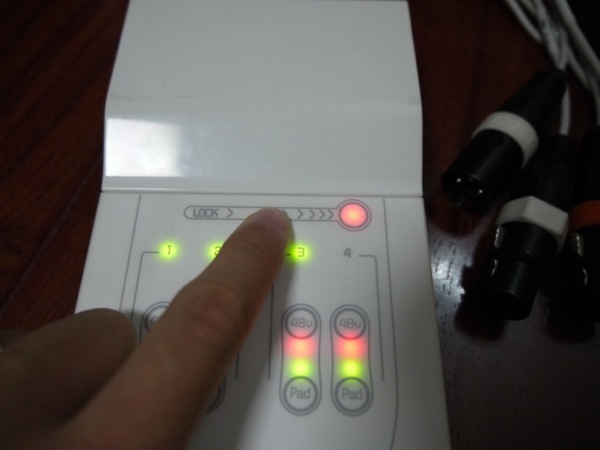

最后,我發現設備上方還有一個lock,應該是鎖了(說明書里完全沒提這個事兒),就是放置你誤碰設備造成損失。這個鎖并非是一個觸摸按鈕,而做成了滑動方式,就像你使用iPhone解鎖一樣,將手在lock區域里從左到右滑過去就鎖住了(如圖16)。然后解鎖花了我好久才研究出來(說明書完全殘廢?。┅ぉな欠聪驈挠业阶蠡瑒印?/p>

圖16:滑動加鎖和解鎖

上手使用:

CANCUN在PC下使用需要安裝驅動,而Mac就不必(如圖17),因為DigiGram壓根沒給Mac做控制界面。其實要說控制界面完全沒用,因為所有的參數都可以在CANCUN上通過觸摸來完成,PC里的控制界面只是為了滿足一下大家的虛榮心。

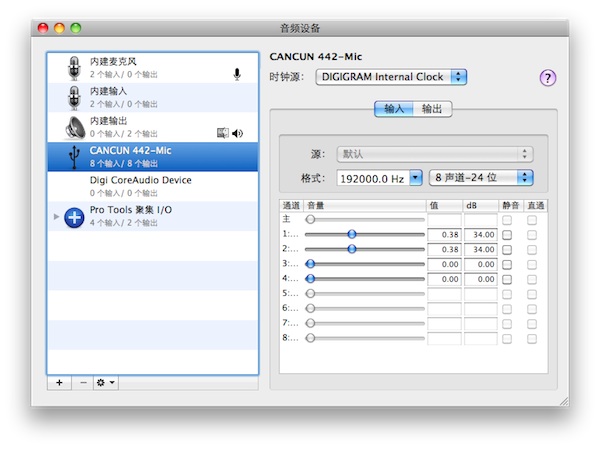

圖17:OS X即插即用

奇葩的事情又來了,PC下的控制界面居然無法用截屏來獲取,我只好用屏射的山寨方式了(如圖18、19)。這個控制界面跟CANCUN設備上的觸摸操作是雙向同步的,不管在哪邊操作,另外一邊也會做出變化,很不錯。

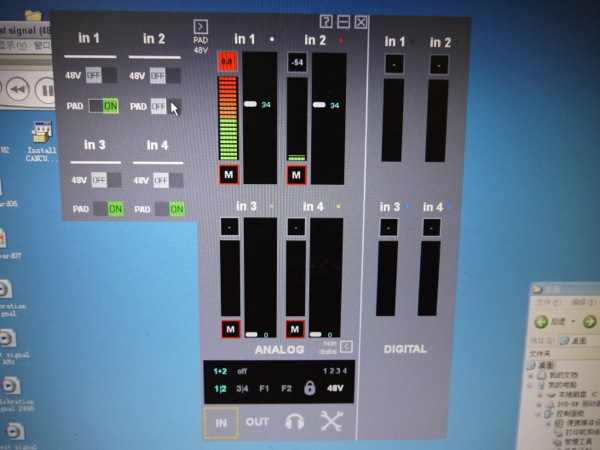

圖18:PC的調音臺界面

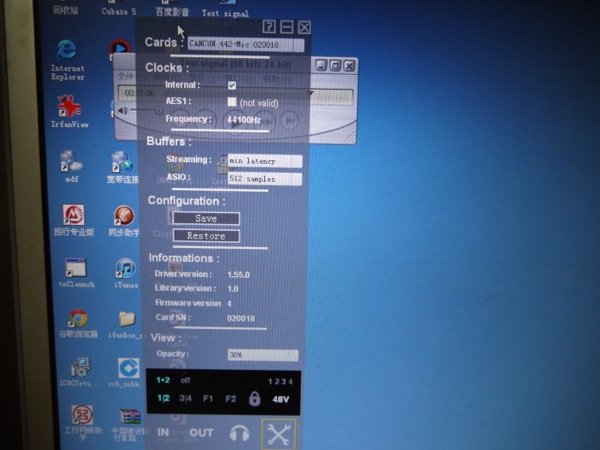

圖19:PC的控制界面,注意還可以調節透明度

ASIO延遲:

CANCUN 442-Mic的ASIO和CoreAudio性能都不錯,在ASIO下24bit/48kHz最低延遲可以到2ms左右(如圖20),1024sample也在12ms左右(如圖21)。

圖20:最低延遲

圖21:1024sample延遲

優點:

4進4出音頻接口,其中有2進2出是AES/EBU接口,AES 2003標準,第一路可做AES11同步之用

• 4個輸入都可在話筒和線路之間切換,全部帶衰減和48V幻相供電且可逐一打開/關閉

• 帶ADAT和S/PDIF數字輸入和輸出接口

• 可使用觸控按鈕和兩個大旋鈕操作幾乎所有輸入/輸出的功能

• 前面板帶有電平表,也是通過LED燈來顯示的

• 24bit/192kHz最高標準,音質極佳!

• ASIO和CoreAudio延遲都相當?shù)?/p>

• 除了Windows 32bit/64bit和OS X,還支持Linux系統

• 缺點:

由于使用觸控按鈕,所以操作的時候必須盯著設備面板看才知道是否按對了地方

• 在強光下看不清表示狀態的LED燈,因為它們被覆蓋在塑料外殼內部

• 由于只用一個旋鈕同時操作1、2、3、4路的輸入和輸出,有時可能會手忙腳亂

• ADAT和S/PDIF數字輸入和輸出接口目前還不可用,要等待未來的軟件升級(真讓人替Digigram捉急?。?/p>

• 輸入和輸出旋鈕是那種一卡一卡調節的,最細調節精度1dB
