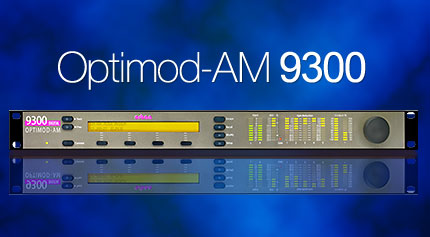

9300是Orban AM音頻處理器系列的無可挑剔的一款產品,功能強大,便于用戶使用。
Orban 9300 全數字AM音頻處理器能夠完全保證音頻信號在單聲道短波,中波和長波的廣播中的高質量。Optimod-AM能傳遞出響亮,清晰且無雜質的音頻,同時帶有FM音頻的一樣開闊,輕松,足以深深吸引并且鎖定用戶。因為對于音頻的數學運算處理都靠Motorola DSP56367數字信號處理芯片輕松搞定,這些事模擬處理器所望塵莫及的。
同時Orban 還具有一下顯著特性:
5-波段限制帶有失真-取消削波限幅器
最后削波,為峰值的過調制提供了最后保護。
輸入調節濾波器
高通濾波
低通濾波
技術指標(適用于模擬左右輸出到立體聲混合輸出和FM模擬左右輸出)
*頻率響應(旁通模式和模擬處理鏈):±0.2 dB, 50 Hz-9.5 kHz,或者由客戶自己設置的高通濾波和低通濾波決定。
*頻率響應(旁通模式和數字處理鏈):±0.2 dB, 5 Hz - 15 kHz,或者由客戶自己設置的低通濾波決定。
*噪音:輸出噪音基準依據處理器設置中增益的多少而定,輸出噪音基數將取決于處理器增益設置(限制激發,AGC激發,倆波段激發和/或多波段激發)、門電路電平、均衡和噪音減少量等,并主要由一個給定的110dB的噪音超負比例的A/D變頻器的動態范圍控制,數字信號處理和動態范圍是144dB。
*總系統失真:(去加重,100%調制))< 0>
*處理采樣頻率:9300是一個多頻率系統,內部頻率根據處理過程需要從32 kHz到128 kHz。音頻削波器工作頻率為128 kHz.
*處理分辨力:內部處理過程用24bit(定點)更高分辨率。采用摩托羅拉DSP56362 DSP削波。
*低通濾波:由客戶設置4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 或9.5 (NRSC) kHz。用戶可以輕易將單元設置成遵從ITU-R 和NRSC的光譜罩。濾波器可以被設定為傳送頻帶以下-0.1 dB, -3.0, or -6.0 dB。
*高通濾波:用戶可以將五階的“準橢圓形”高通濾波設置為50, 60, 70, 80, 90, 或者 100 Hz,所有濾波都有平等的紋波通帶和25kHz的控制器換級觸點來保護發射。
*通道構造:單頻道的處理加工。
模擬音頻輸入
*配置:立體聲
*阻抗:>10 k Ω負載阻抗,電平衡。
*額定輸入電平:可通過軟件從–9.0 調節到 +13.0 dBu (VU)
*最高輸入電平:+27dBu
*l連接方式:兩個XLR型端口,陰性,EMI抑制。插腳1接底盤電線,插腳2(+),插腳3電平衡,浮接且對稱。
*A/D變頻方式:24比特128x倍超采樣率delts sigma線性相位防失真濾波器。轉換器輸出64 kHz的采樣率,而9400在DSP內使用一個超高品質圖像無同步采樣率轉換器來抽取32 kHz。
*濾波:RFI濾波,帶0.15Hz(-3 dB).高通濾波器
模擬音頻輸出
*配置:兩個單頻道輸出,可以驅動兩個發射機。這兩個輸出有獨立的水平控制。
*原音阻抗:351 Ω,電平衡浮接
*負載阻抗:600 Ω或更高,平衡或不平衡。不需要終端,或按推薦。
*輸出電平:(100%峰值調制)可從-6 dBu調節到+24 dBu峰值,600 Ω或更大負載,可通過軟件調節。
*信噪比:≥ 90 dB,未加權(旁通模式,去加重,20 Hz-9.5 kHz寬帶,參考100%調制)。
*串音:≤ -70 dB, 20 Hz-9.5 kHz.
*失真:≤ 0.01% THD(旁通模式,去加重)20 Hz-9.5 kHz寬帶
*連接方式:兩個XLR型公插口,EMI限制。插腳1接底盤地線,插腳2(+),插腳3電平衡,浮接且對稱。
*A/D變頻方式:24比特128x倍超采樣
*濾波:RFI濾波
數字音頻輸入
*配置:以AES3為標準的立體聲,24比特分辨率,立體聲軟件選擇,從左聲道單聲道放音,右聲道單聲道放音或全聲道單聲道放音。
*采樣頻率:自動選擇32, 44.1, 48, 88.1和96Hz.
*連接方式:兩個XLR型插口,陽性,EMI抑制,插腳1接底盤地線,插腳2(+),插腳3變壓平衡,浮動,110 Ω阻抗。
*輸入基礎級:在-30 dBFS to -10 dBFS的范圍內變化
* J.17 De-去加重:軟件選擇
*濾波:RFI濾波
數字音頻輸出
*配制:雙聲道的AES為標準的立體聲。每一個聲道帶有同一的單頻道信號。
*采樣頻率:軟件選擇以32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz內部自由運行。根據軟件中的配置,也可同步到32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz 和96 kHz的AES3數字輸入同步輸出。
*字長:軟件選擇24, 20, 18, 16 或14比特分辨率??呻S意增加高通噪音型波顫,其電平可根據字長自動調節。
*連接方式:兩個XLR型母端口,EMI抑制。插腳1接底盤電線,插腳2(+),插腳3電平衡,110 Ω阻抗
*輸出電平(100%峰值調制):軟件控制從-20.0 to 0.0 dBFS。
*濾波:RFI濾波
數字同步輸入
*配置:用來使AES3的任何一個或兩個信號與在該輸入的外部參照信號相同。
*采樣頻率:自動選擇32, 44.1, 48, 88.1和96Hz.
*連接方式:兩個XLR型母端口,EMI抑制。插腳1接底盤電線,插腳2(+),插腳3電平衡,浮接,110 Ω阻抗
*濾波:RFI濾波
遠程計算機接口
*配置:通過直接電纜連接,調制解調器,或以太網接口TCP/IP控制協議。提供用于直接連接的合適的控制解調器電纜。不提供調制解調器和其他外部設備。
*串行連接器:115 kbps RS232 端口 (3) DB-9公插口,EMI抑制。
*以太網端口:接于RJ45陰極上10M或100M比特/秒
遠程控制接口(GPI)
*配置:4路輸出,光隔離,浮空
*電壓: 6 - 15 V AC 或 DC,瞬時或持續電壓,12 VDC接口提供簡便操作。
*連接方式:DB-25公插口,EMI抑制
*控制:用戶可以編程任何八個用戶預設,工廠預設,旁通、測試音調、立體聲或單聲道模式、模擬輸入、數字輸出
功率
*電壓:85 - 264 VAC, 50 - 60 Hz, 15 VA. 40 VA.
*連接方式:IEC,EMI抑制。提供可分離3線電源線
*安全標準:UL認證體系下的ETL標準,CE標準。
環境
*工作溫度:所有工作電壓范圍為32 to 122 °F / 0 to 50 °
*溫度:0 - 95% RH,無冷藏
*尺寸(W x H x D):19" x 1.75" x 14.25" / 48.3 cm x 4.5 cm x 36.2 cm.1個機架高。
*RFI/EMI:根據Cenelec程序進行的程序
*運輸重量:19 lbs / 8.7 kg
