德國DHD RM4200 12路直播數字調音臺

德國DHD RM4200 12路直播數字調音臺

2013年01月08日調音臺瀏覽量:0
  • 品牌:DHD
  • 型號:RM4200
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

DHD RM4200D調音臺是著名的德國DHD公司順應時代發展潮流而研制出來的最新一代網絡化數字播出調音臺。它遵循這樣一個設計原理:硬件系統僅僅是為軟件系統提供一個穩定而強大的工作平臺,它將實現軟件所特定的全部功能。最初的這種設計理念也許比較難理解,一旦明了以后,許多事情將變得清晰與易于實現。DHD RM4200D是一臺全模塊化組成方式的調音臺,擁有強大的DSP處理技術和多功能的應用軟件,著重于直播,同時又可以通過相應調整應用于不同的應用場合。它的標準運行方式為DSP處理機柜與控制面板通過專用的CAN總線協同工作。

DHD RM4200D DSP處理機柜的高性能音頻處理引擎,可實時處理大量的路由信號及音頻信號的設置,全配置下的RM4200D系統可提供如下的功能:

● 48路立體聲總線

● 768個內部路由通道

● 最大192個輸入/輸出通道(包括模擬及數字)

● 最大12個MADI端口,每一個MADI端口可同時提供64個輸入/輸出通道

● 真實的輸入/輸出路由切換功能

● 多種直播操控方式可選擇

?

DSP處理機柜

DHD RM4200D的DSP處理機柜采用標準的19″結構,根據實際應用場合的需要(即要插入音頻卡的數量多少)可選配高度為3U的單層結構或6U雙層結構。它的核心單元由兩塊卡組成:傳輸控制卡和DSP處理卡。

1、傳輸控制卡。其負責傳遞所有輸入/輸出音頻信號,在DSP處理卡與控制面板及外圍設備中。它會不斷檢測所有被觸發的命令,并及時的反饋給DSP處理卡,如:當按下控制面板上的PFL按鍵時,傳輸控制卡會告訴DSP處理卡輸出相應的信號到輸出端(如:耳機等),同時,在PFL按鍵下的指示燈會被點亮給出一個反饋信息,當然這僅僅時一個簡單的例子,實際的應用環境可能要比這復雜的多。

?

DSP音頻處理卡

作為另一個核心成員,由于內置了多塊具備40bit的浮點運算能力的SHARC超強處理芯片,可以提供超強的動態范圍及強大處理能力,它同時負責音頻信號路由的編排及對音頻信號的效果處理。

DSP機柜的內部信號流程采用高速的32bit TDM總線方式,所有的音頻信號采用掛接I/O接口卡的形式,便于安裝及未來的調整使用,該機柜可選配多塊冗余電源分別備份于機柜本身的供電及控制面板的供電,極大保證了播出的安全性。

另外,可選配的音頻卡包括:8通道的數字輸入/輸出卡,4通道m(xù)ic/耳機/模擬線路輸入/輸出卡,4通道模擬輸入/輸出,MADI輸入/輸出卡 等等。每一塊卡上都有相應接口通過特殊線纜與標準的1U音頻接口板進行連接,從而實現平衡的音頻信號輸入/輸出。

?

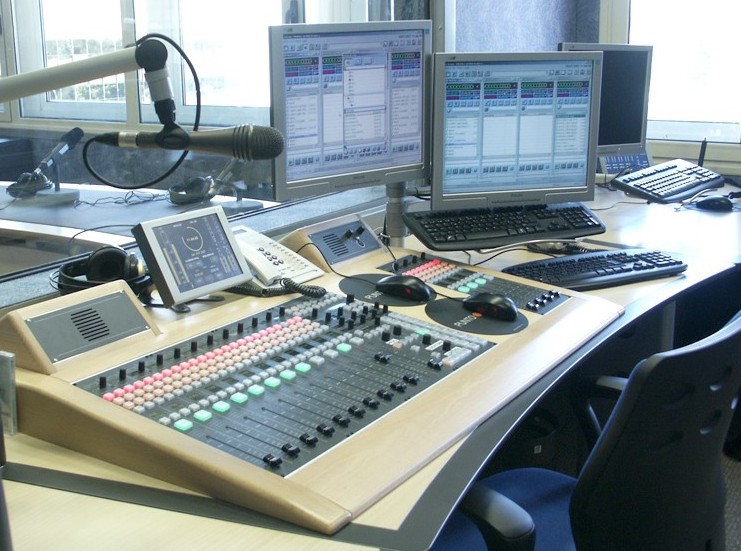

調音臺面板(控制面板)

DHD RM4200D的控制面板同樣采用模塊化安裝方式,每一組模塊內置4個通路,模塊之間通過CAN總線進行連接。面板的布局極其簡捷、實用,設計風格類似于我們經常使用中的模擬播出調音臺面板,非常方便主持人的學習及操作。而且對于不同的應用環境,可選用不同的面板顏色(灰色、白色)。每一組控制面板可選配一塊中控單元模塊,其負責通道的狀態顯示,切換及功能調整。由于所有的音頻信號卡掛接于DSP處理機柜中,所以,控制面板上沒有任何音頻信號的通過,其與DSP機柜之間通過CAN總線所傳遞的僅僅是一種控制命令信息。這樣對于意外的突發事情來講,不會影響正常的播出。而且維修起來也非常簡單,因?yàn)榭刂泼姘迮cDSP機柜上的所有模塊都支持在線熱插拔更換。該控制面板采用嵌入式的安裝方式,因此在正常使用中,不會造成主持人及嘉賓之間的任何視線阻隔。而且,整個臺面看起來清爽、整潔,僅有的少許按鍵直觀又充滿生氣,非常具有時代感,現代化氣息。

?

設置軟件

DHD RM4200D調音臺包含有4種設置軟件:

1、 遠程操控軟件。通過廣泛流行的TCP/IP網絡傳輸協議,可實現遠程主持人遙控操作播出節目的功能。

2、 控制面板設置軟件。用于編排每一路通道的相關顯示信息。

3、 路由設置軟件。用于設置音頻信號的輸入/輸出。

4、DSP效果處理軟件。用于給每一路音頻信號加效果處理。

?

多應用性

DHD RM4200D調音臺定位于直播,但又兼顧于其他應用領域。如:音頻信號的路由切換,新聞制作室,錄音,編輯,視頻后期制作,配音,戶外直播等等。當然,這全依賴于其可選配的多選接口模塊及相關的設置軟件。

?

網絡化的播出方式

采用DHD RM4200D調音臺的另一大優勢在于方便將來組網聯播。 各個直播室之間的音頻信號通過多重冗余的中心交換機柜采用MADI音頻格式進行節目資源的共享:1、速度快2、技術成熟3、不存在網絡阻塞問題4、多應用于關鍵性,高要求的重要場合。而各直播間的控制信號則通過以太網模式進行連接,音頻信號和命令數據信號采用分開走的方式,極大的保證了節目播出的安全性。

DHD RM4200D代表了廣播應用領域調音臺的一個嶄新的發展方向:由最初的模擬調音臺→單機版數字調音臺→大規模組網的數字播出系統,它將使未來電臺的直播更具靈活性,更具智能化,管理更具統一化,使電臺廣播技術邁向一個新的臺階。
