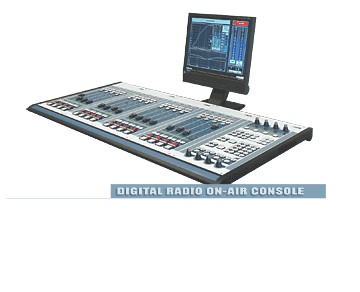

德國QPHONICS AEON-16 16路數字直播調音臺

德國QPHONICS AEON-16 16路數字直播調音臺

2013年01月21日調音臺瀏覽量:0
  • 品牌:QPHONICS
  • 型號:AEON-16
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

一、性能描述

1、自由化的輸入音源分配功能,可以將信號源預置到任何一路的推子上;

2、16路通道物理推子,A/B切換主控制面板,主控面板為超薄型;

3、分體式外觀能夠采用嵌入式、懸浮式兩種安裝方式;方形、扇形任意擺放便于操作;

4、 有通用控制端口(GPI IN/OUT)控制其它播出設備功能(在推子啟動/關閉時);

5、 調音臺主機通電至正常工作時間小于10秒;

6、 模塊化輸入輸出自由配置,支持熱拔插便于維護;

7、 包含PGM、REC、AUX、N-1及CUE/PFL立體聲母線;

8、話筒輸入不少于4個,帶有48V幻象電源,可自由分配話筒用途;

9、模擬立體聲線路輸入不少于4個(8單聲),可自由接入模擬信號源;

10、數字立體聲輸入不少于8個,并帶有采樣頻率自動轉換功能,可自由接入數字信號源;

11、數字立體聲輸出不少于8個,可自由分配作為PGM、AUX、CUE等;

12、模擬立體聲輸出不少于8個(16單聲),可自由分配作為PGM、AUX、CUE等;

13、配備多路DSP數字音頻處理模塊,具有均衡、限幅、動態處理功能;

14、主機箱為19”標準機箱,采用集成雙電源(VPSU)供電,可以自動倒換備份電源;

15、具有64個個性化的快照設定,120個通道參量預置,即使在播出狀態也可以替換快照;

16、具有個性化的功能鍵設定,可根據需要自行設定某些功能,如同時打開多路話筒輸入等;

17、窗口式的軟件設置介面,便于技術人員進行系統設置和輸入輸出信號分配;

18、具有光纖和以太網音頻網絡傳輸功能,可作為主傳輸方式或備份傳輸、拓展功能。

二、技術配置

A、調音臺控制面板

1、2組個性化組合式面板,共16個物理推子數字調音臺

2、面板包括:主輸出模塊(DSP/控制/監聽)

B、二、VADIS 212主機箱:

1、4路話筒輸入推子模塊

2、4路模擬立體聲(或8單聲道)線路輸入模塊

3、8路AES/EBU數字輸入模塊(立體聲)

4、4路模擬立體聲(或8單聲道)線路輸出

5、4路立體聲(或8單聲道)監聽輸出

6、8個AES/EBU數字輸出模塊(立體聲)

7、2塊DSP數字處理插板(增益、混合矩陣、4段均衡、動態處理(壓縮、限幅、擴展電平調整)

8、5個立體聲母線輸出(PGM、REC、PFL、Cleanfeed/MixMinus3,ACX)

9、2個單聲道母線輸出:(Cleanfeed/MixMinusl和2)

10、VADIS 212主機箱卡槽數:10

上述配置已占用的卡槽數:8,還可以擴展的卡槽數:2,GPI輸入/輸出8+8

系統時鐘:44.1/48KHZ,同步時鐘:內部、BNC字鐘鐘I/O、AES/EBU,DIAN光纖時鐘

C、調音臺帶有主備自動切換電源

電壓:110/220V AC/50/60HZ

功率:標準:100W;最大250W
