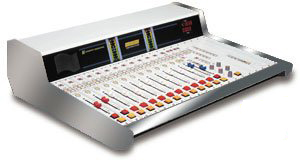

美國惠斯登 WHEATSTONE D75-20 18+2路數字直播調音臺

美國惠斯登 WHEATSTONE D75-20 18+2路數字直播調音臺

2013年01月08日調音臺瀏覽量:0
  • 品牌:WHEATSTONE
  • 型號:D75-20
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

惠斯登 Audioarts D75 調音臺是一臺技術先進、操作容易且功能齊備的數字播出調音臺。它采用一體化模塊方式設計,所有輸入、輸出模塊,監控監聽模塊,都同時安裝在同一個調音臺機架上,不需要外面再連接機箱,DSP 音頻處理和 CPU 卡與主板獨立分開,所有訊號源直接到可接到調音臺后端接頭上,與模擬的調音臺接法相近。而每條模塊可以帶電熱插拔,包括輸入、輸出模塊,全部能帶電熱插拔。

全模塊式設計

12-20 路輸入模塊,每路有 A/B 輸入選擇

數字 AES/EBU 和模擬線路輸入(可自由組合)

輸入模塊帶自動起動功能

4 路話筒放大卡,可調配到任何一路輸入 (可增加到 8 路(選配件))

1 路雙推子電話輸入模塊

6 選 1 模擬選擇模塊 (選配件)

獨立 CPU 中央處理器卡

獨立 DSP 音頻處理卡

4 路數字(AES/EBU)/模擬主輸出

控制室監聽輸出模塊

錄音室監聽輸出模塊

2 路立體聲電平表及計時控制模塊

Universal 時鐘卡及時鐘表

分離式機架供電器

自動切換備份供電器 (選配件)

耳機監聽輸出接口

網絡功能

D-75通過輸入輸出網絡模塊,可實現網絡功能,64路音頻信號只需要一根CAT-5五類線連接。Audioarts更提供數字音頻矩陣,實現總控機房與直播網絡調音臺的系統一體化。

Audioarts NET網絡路由器

D-75的網絡模塊與Audioarts NET網絡路由器是由Wheatstone惠施登公司設計的一種網絡技術,專門為D-75調音臺提供的音頻網絡系統??商峁?埠接口連接最多8臺D-75調音臺,網絡通過一根CAT-5五類線,可輸入輸出64路音頻信號。D-75的網絡模塊含4路輸入,每路輸入通道訊號源可直接由路由器選擇切入到網絡模塊推子,8位LED信號源名稱顯示設于網絡模塊推子上端,清楚指示網絡輸入訊號源信號。

技術指標:

A to D : 24-bit 采樣

D to A : 24-bit 采樣

輸入采樣率: 32KHz–48KHz 自動

輸出采樣率: 48KHz、44.1KHz、32KHz 可選

頻率響應: ±0.1dB, 20Hz - 20KHz

線路總諧波失真 +4dBu in 及/ 話筒總諧波失真: -32dBu in:

優于 0.006%, 20-20KHz, A/D/A, , +24 dBu out

數字總諧波失真:0.001%,20-20KHz, D/D

數字總諧波失真:0.003%,20-20KHz, D/A

話放噪聲: -128 dBu, 150 Ohm

信噪比: 80 dB, 20Hz-20KHz,

動態范圍: 101 dB, 20Hz-20KHz,A/D/A and D/A

最大電平輸入/出; +24 dBu ( 模擬 )

數字電平; -20dB FSD = +4dBu 24 Bit

分離度: 95 dB,20Hz -20 KHz

模擬輸入電平(可調): -19 - +14 dBU

功率: 125 瓦

尺寸; 12 路機架: 73.6 cm x 62.3 cm x 20.3 cm

20 路機架: 104 cm x 62.3 cm x 20.3 cm
