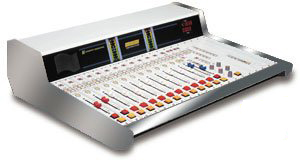

美國惠斯登 WHEATSTONE D75-12 12+2路數字直播調音臺

惠斯登 Audioarts D75 調音臺是一臺技術先進、操作容易且功能齊備的數字播出調音臺。它采用一體化模塊方式設計，所有輸入、輸出模塊，監控監聽模塊，都同時安裝在同一個調音臺機架上，不需要外面再連接機箱，DSP 音頻處理和 CPU 卡與主板獨立分開，所有訊號源直接到可接到調音臺后端接頭上，與模擬的調音臺接法相近。而每條模塊可以帶電熱插拔，包括輸入、輸出模塊，全部能帶電熱插拔。

詳細介紹:

— 全模塊式設計

— 12-20 路輸入模塊，每路有 A/B 輸入選擇

— 數字 AES/EBU 和模擬線路輸入（可自由組合）

— 輸入模塊帶自動起動功能

— 4 路話筒放大卡，可調配到任何一路輸入 (可增加到 8 路(選配件))

— 1 路雙推子電話輸入模塊

— 6 選 1 模擬選擇模塊 (選配件)

— 獨立 CPU 中央處理器卡

— 獨立 DSP 音頻處理卡

— 4 路數字（AES/EBU）/模擬主輸出*

— 控制室監聽輸出模塊

— 錄音室監聽輸出模塊

— 2 路立體聲電平表及計時控制模塊

— Universal 時鐘卡及時鐘表

— 分離式機架供電器

— 自動切換備份供電器 (選配件)

— 耳機監聽輸出接口

配置選擇

12路輸入，模塊通道有A/B路輸入選擇

數字AES/EBU和模擬線路輸入（自由組合）

輸入模塊帶自動起動功能

4路話筒放大卡，可調配到任何一路輸入

話筒放大卡可增加到8路（選配件）

雙路推子電話輸入模塊

4路數字AES / EBU及4路模擬主輸出

控制室監聽輸出模塊，錄音室監聽輸出模塊

獨立DSP，CPU中央處理器卡

2路立體聲電平表及計時器模塊

6選1模擬選擇模塊（選配件）

64路輸入輸出網絡模塊（選配件）

無需安裝軟件，即裝即用

采用Dipswitch開關作多種功能設定，無需安裝軟件。所有訊號源直接接到調音臺后端D型接頭上，與模擬的調音臺接法相近。 DSP音頻處理和CPU卡與主板獨立分開，方便維修。

網絡功能 通過輸入輸出網絡模塊可實現網絡功能

D－75數字調音臺網絡擴展功能

網絡功能

D－75通過輸入輸出網絡模塊，可實現網絡功能，64路音頻信號只需要一根CAT－5五類線連接。Audioarts更提供數字音頻矩陣，實現總控機房與直播網絡調音臺的系統一體化。

Audioarts NET網絡路由器

D－75的網絡模塊與Audioarts NET網絡路由器是由Wheatstone惠施登公司設計的一種網絡技術，專門為D－75調音臺提供的音頻網絡系統?？商峁?埠接口連接最多8臺D－75調音臺，網絡通過一根CAT－5五類線，可輸入輸出64路音頻信號。D－75的網絡模塊含4路輸入，每路輸入通道訊號源可直接由路由器選擇切入到網絡模塊推子，8位LED信號源名稱顯示設于網絡模塊推子上端，清楚指示網絡輸入訊號源信號。
