德國STAGETEC auratus專業級數字調音臺

德國STAGETEC auratus專業級數字調音臺

2013年01月08日調音臺瀏覽量:0
  • 品牌:STAGETEC
  • 型號:auratus
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

每通道條6個同軸雙旋鈕

● 直接操作 ● 支持96KHz ● 同時立體聲及5.1多通道輸出 ● 縮混 ● 超級信 號處理 ● 完全嵌入至NEXUS音頻網絡

AURATUS [中文譯名: 奧萊特斯]

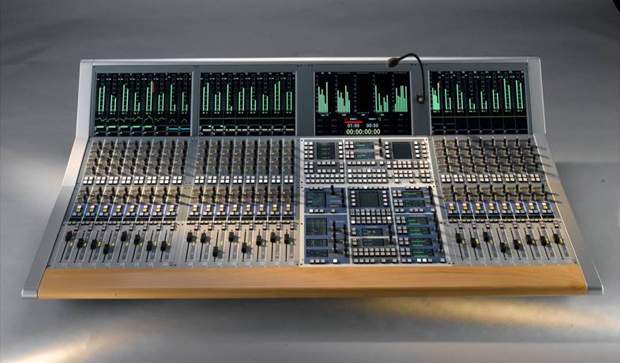

AURATUS是Stage Tec的數字混音調音臺家族繼CINETRA, CANTUS和AURUS后的第四個成員。與前幾位家族成員相比,新成員有著更緊湊的結構形式和流線型的功能性外觀設計。

AURATUS是一款特別為電視臺和電臺控制室設計的用于節目制作調音臺。AURATUS的創新性設計萃取了Stage Tec專業技術的精華, 并融入了從世界各地廣電行業專家與工程師的意見。

AURATUS與AURUS一脈相承。很明顯,這款能直接操作的調音臺靈感來自于AURUS。這可以從它平滑緊湊的設計和同軸雙旋鈕和弧形指示器看到。但是與AURUS不同的是,AURATUS有一個恒定的音頻總線架構。這意味著這款調音臺在每一次的使用中可以直接拿來使用而無需先建立一個新的設置。

AURATUS為能夠清晰明了、快速操作進行了優化設計。包括可以在通道條上直接設置和操作N-1總線,若干布置在主模塊上的OLED顯示屏用于顯示如輔助總線設置、路由設置或翻頁控制等等。

就像所有的Stage Tec的調音臺一樣,AURATUS同樣使用NEXUS作為輸入輸出和路由單元,確保久負盛名的Stage Tec聲音質量。

AURATUS具有兩個版本:ECO版本和XL版本。ECO版本的DSP處理卡直接插入到一臺NEXUS基站中,并通過這臺基站和NEXUS音頻網絡相連接;AURATUS XL版本直接使用AURUS的DSP處理卡及臺面接口卡,AURATUS XL與AURUS的差別僅僅是AURUS是用戶可設置的總線架構(最大128總線輸出),而AURATUS XL是恒定總線架構(帶編組輸出軟件版本:42總線輸出,不帶編組輸出軟件版本:34總線輸出).

概述

· 一臺AURATUS ECO調音臺包括以下部件:

- 用于操作和控制的調音臺面;

- 至少一個NEXUS基站和可選的NEXUS音頻網絡(提供多格式音頻信號接口和根據實際需求的音頻路由);

- 調音臺面與DSP處理器卡之間的連接采用一條常規RJ45接頭的電腦網絡電纜,這條電纜傳輸包括對講和監聽信號在內的全部音頻和控制信號;

- 用戶訂購時選擇帶編組輸出軟件版本或不帶編組輸出軟件版本。

· 一臺AURATUS XL調音臺包括以下部件:

- 用于操作和控制的調音臺面;

- 安裝有至少一張RMC和RMD的NEXUS STAR中央路由器和可選的NEXUS音頻網絡(提供多格式音頻信號接口和根據實際需求的音頻路由);

- 調音臺面與RMC接口卡之間的連接采用一條雙工多模光纜,這條光纜傳輸包括對講和監聽信號在內的全部音頻和控制信號;

- 用戶訂購時選擇帶編組輸出軟件版本或不帶編組輸出軟件版本。

設置

· 無需設置,恒定總線,恒定臺面布局。

人體工程學

· 每通道條6個同軸雙旋鈕, 用于操作每通道最常用功能(均衡, 輔助, N-1);

· 中央主模塊可以對所選通道的所有參數進行同步設置;

· 調音臺面設計使得操作非常舒適,顯示屏和指示表的內容極易讀取,越過調音臺面的視線可以一覽無余地看到演播室、監視墻、舞臺等;

· 寬視角液晶顯示屏;

· 嵌入中央主模塊的OLED顯示屏用以顯示各類參數(如均衡,動態處理,濾波曲線等)。

· 省電高對比度的OLED顯示屏提供異常清晰的顯示。

操作面板

· 每通道模塊為8通道條;

· 調音臺面僅僅是一個控制界面,所有的音頻處理都在DSP處理卡完成,在調音臺面內部不需要任何電腦。

控制

· 平滑精確的100mm的推子,平穩順暢的同軸雙旋鈕以及若干具有良好手感的低噪音短行程功能按鍵,OLED顯示屏等;

· 同軸雙旋鈕, 動態多色弧形顯示器和OLED顯示屏可以模擬方式顯示或數字方式顯示;

· 每個同軸雙旋鈕控制兩個獨立音頻參數,同時是一個額外的按鍵。

NEXUS音頻網絡

· 音頻網絡單元是配置各類熱插拔卡的NEXUS基站;

· 為演播室,廣電中心或劇院提供完整的音頻網絡連接;

· 使用光纜連接的基站之間的傳輸距離可以擴展到1000米(定制可至100km)。

同步

· 通過NEXUS基站與外部時鐘同步;

· 在同步故障時自動切換至另一時鐘源(或內部時鐘)。

· N-1系統

· 用于需要對講的復雜系統,如體育轉播或電話會議;

· 8x8 N-1矩陣外加off-air矩陣

監聽

· 1立體聲監聽總線

· 1多聲道(5.1)監聽總線

· 1控制室主監聽總線(支持多通道)

· 監聽信號源:不僅僅是PFL(推前)監聽和solo(單軌)監聽母線,而是系統中的所有信號(如NEXUS輸入,通道輸出,調音臺總線,或直接輸出)。

音頻處理

· 輸出總線:8混音總線, 8輔助總線, 8 N-1總線(可設為輔助總線), 可選8編組總線;

· 全處理輸入通道:ECO版本54(無編組)/46(帶編組)輸入通道, XL版本32/88/144輸入通道;

· 音頻參數,增益,均衡等等,還有NEXUS的設置都可以在AURATUS調音臺上保存;

· 40bit浮點運算及超級NEXUS模數/數模轉換器確保錄音、縮混或擴聲的高保真度;

· 節省資源的輸出總線直接路由(無處理);

· 同步制作立體聲和5.1環繞聲節目。

用戶控制功能設置

· 用控制邏輯設置演播廳等常用控制工作(如暫停信號、提示信號、大幕機等);

· 主顯示屏上的計時器(開始/停止, 倒計時等);

· 主顯示屏上系統狀態顯示,如話筒狀態、系統故障、外部電話、時間碼等。

應用特性

· AURATUS完美應用于電視臺或電臺的制作或播出;

· 同樣適用于轉播車,錄音棚或劇院擴聲等;

· AURATUS和NEXUS模塊化架構可根據用戶需要擴展系統,甚至可定制特殊功能;

· 系統單元之間使用光纜連接,避免了電磁干擾和接地環路。

技術規格

調音臺面

安裝:桌面或機架安裝

通道條:

ECO版本:最大至24通道條(8頁)及中央主控模塊

XL版本:最大至48通道條(8頁)及中央主控模塊, 可定制56/64通道條

寬度(含側裝飾板):

ECO版本(24通道條):1,478 mm

XL版本(48通道條):2,477 mm

深度(用戶操作部分, 含前裝飾板):530 mm

總深度:760 mm

總高度:312mm

調音臺面模塊

模塊尺寸:332 mm x 340mm

中央主控模塊尺寸:400 mm x 340mm

每模塊通道條:8

所有模塊支持熱插拔

內部扁平電纜連接:包括供電

調音臺面接口配置

耳機接口:1

對講話筒接口:1

近場監聽音箱接口:2

環繞聲矢量顯示表接口:1 (環繞聲矢量顯示表需另購)

處理器機箱接口配置

外部接口:SMPTE-LTC, MIDI, RS232, RS422

SD存儲卡接口
