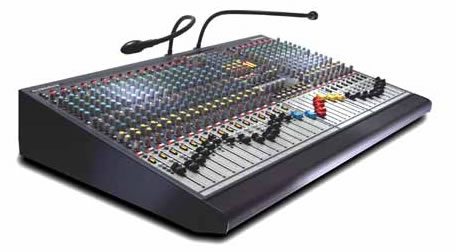

英國A&H GL2400-416型調音臺

35 年以來，英國 ALLEN&HEATH 公司為世界設計出實用的音頻混音設備，并因其杰出的性能、功能和構造質量贏得廣泛的稱贊。

GL2400 是我們 4 編組產品中最新的版本，同樣是非常成功的產品。利用現代工程技術設計出最新的 GL2400，這獨一無二但性能強大的小型調音臺，我們?cè)O(shè)計中每一個細節所的都是為了體現更好調音效果。

GL2400 機型是一款緊湊型、雙功能的、擁有左右信道、單信道疊加、4 編組、6 個輔助通道、7×4 矩陣的調音臺。其設計規格從 16 到 40 通道，包括 2 個立體聲通道。

GL2200采用堅固的立式印制電路板結構、雙重前場/監聽混合模式切換、4編組、6個可切換的輔助輸出、直接輸出、調試震蕩器、對講系統等等,可以很好地完成任何直播混合或者錄音任務。

:: 特 征 ::

雙功能

GRP/Aux模式開關可以把輔助主控部分和編組&LR音量控制器顛倒過來,轉換成多達6路監聽發送功能,在100mm音量控制器上具有插入·在面板下面的另外一個開關,把單聲控制和 XLR 輸出轉換成工程師的收聽有源監聽音箱輸出。

可使用的結構

12、16、24、32單聲通道可供使用·全都包括2立體聲話筒/線路通道和2立體聲返回。

4音頻編組

可從成對的路由按鈕進行分配,從通道進行全景控制·編組通過全景控制接入LR總線,在GRP模式中具有XLR輸出和插入。

6輔助輸出

6輔助發送,可切換的前置/后置音量控制,分成兩組：1-4和5-6·Aux主控器是具有AFL[推子后電平]的旋轉控制器,當按下GRP/Aux轉換開關時,可以饋送給具有插入的XLR輸出。

4段均衡＋高通濾波器

單獨的控制器用于中頻段的掃描和截止/提升·100Hz高通濾波是可切換的。

立體聲通道

作為標準,GL2200具有2個立體聲輸入通道·在XLR或者2個TRS插孔上的話筒或者線路信號源,各自具有單獨的增益。線路到L-R功能允許同時使用這兩種信號源。該通道具有4段均衡。

2立體聲返回

[TRS]線路輸入·60mm音量控制器,具有全景控制&路由到編組以及L+R·2段均衡提供高頻和低頻控制·輔助發送1&2可用于把重放/FX返回到監聽器·包括靜音和PFL[推子前電平]。

工程師工具箱

耳機和有源音箱監聽控制器·在輸入通道和GRP/Aux主控器上的4段LED儀表·L&R上的12段圖示儀表跟隨在PAFL系統之后·通道具有用于錄音的直接輸出[TRS]·2軌錄音/監聽/重放·對講,具有微調,可以到輔助、編組、L-R·在用于對講的最后立體聲輸入通道上,具有+48V的話筒輸入可供使用·備有震蕩器和粉紅噪聲發生器,用于調試和揚聲器測試。

燈

備有BNC燈座。

電源

高性能內部開關式電源·通用電力網輸入電壓·內藏式合成器,用于增加外部RPS11備用電源。

配置選件

內部接線配置：?jiǎn)为?dú)的輔助發送,作為前置/后置音量控制和預均衡·把前置音量控制與通道靜音隔離開·前置音量控制直接輸出。

?

Features

> 16, 24, 32, 40 通道結構；

> 左右信道/主信道輸出；

> 4個可聲像控制編組；

> 6個輔助發送信道，其中每個信道配備推子前/后切換開關； > 2個立體聲信道，每個信道備有話筒與雙立體聲行輸入；

> 7x4 矩陣；

> 特有的雙功能即主擴聲與/或監控聽調音；

> 單通道能被用于左右疊加、或調音師喇叭監聽通道；

> 可通過通道直接輸出進行錄音；

> 具有電平微調與共享輸入的矩陣外接輸入；

> 立體聲輸入通道可以獨立地分配給左右通道；

> 立體聲通道的話筒輸入可以用交換跳線接到矩陣；

> 4段EQ、2段掃變；

> 100Hz 高通濾波器；

> 獨立的幻象供電與相位轉換開關；

> 專用主輸出及立體聲監聽電平表；

> 內部跳線帽，可選 EQ 前/后輔助輸出、直接輸出與其它選項

> 所有推子均帶有靜音、電平表和 AFL；

> 內部聯絡信號通道可供選擇；

> 1kHz 正弦/粉紅噪聲發生器；

> 錄音機可接入到左右信道和監聽信道；

> 耳筒插座及本地監聽輸出；

> +26dBu 余量的電子平衡式 XLR 輸出電路；

> 74dB 前置放大器可接受高至 +34dBu 的話筒或線路輸入電平 ；

> 超低噪聲的前級混合放大器設計；

> 內置電源及帶有MPS12后備電源插口（16到32通道型號）

> 可使用 RPS11 電源進行外置供電，另外還提供 RPS11 備用電源插座（40 信道型號）；

> 100mm 防塵推子；

> 螺絲母緊固電位器式的電路板分離安裝工藝；

> 備有供添加副調音臺用的 Sys-Link V2 調音臺輸入鏈路；

> 4 針 XLR 燈座發光二極管照明燈；
