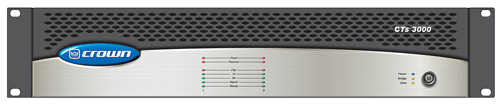

美國CROWN CTS3000 擴聲功放

美國CROWN CTS3000 擴聲功放

2013年01月11日功放瀏覽量:0
  • 品牌:CROWN
  • 型號:CTS3000
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

皇冠創造固體功率放大器已不是秘密。我們提供極好的音質、技術創新和完善的服務已超過50年。正因為如此,選擇皇冠革命性的新型CTs系列功放說明良好的商業聲譽。CTs系列產品將超過你的全部期望。10多年前,皇冠推出的CT系列功放產品,在固定安裝、專業擴聲市場立即建立了功率放大器的技術標準。

現今,CTs系列產品代表綜合音頻系統中有更大的功率輸出,更好的靈活性和更能負擔得起的一種產品。享有盛名的皇冠從來沒有比現在更明白CTs系列產品是那么令人鼓舞。

應用市場

CTs系列像它前任的著名產品那樣是為固定安裝擴聲系統特別設計的。用于音樂和語言聲源擴聲的功放產品,廣泛用于禮堂、體育設施、公共廣播、主題公園、賓館、會議中心、劇場、電影院、商場、廣告宣傳、AV多功能廳堂,以及其他很多場所。仔細研究它的性能和優點,觀察CTs系列是如何對音頻系統的提高,以及提高你的投資價值。

CTs特性和優點

· 每個功放模塊可直接選定壓輸出或低阻抗輸出。用標準化的、輸出功率范圍靈活可變的功放簡化你的購置決策。

· 在每種阻抗上可增加功率輸出,改進系統空間實際功率的手段。

· 新的薄形設計,在2U的機架空間上保持有2和4個通道模塊;8個通道模塊只占3U的機架空間。

· 新穎的開關電源,比其他功放大大減少了總重量。

· 4和8通道的功放模塊為多區域擴聲系統提供了極好的獨立功率輸出。

· 新穎的FIT技術(故障隔離托普網絡技術)4和8通道模塊的保護電路可隔離故障,不影響鄰近通道正常運行。

· 4和8通道模塊可任選新的IQ特性和遙控VCA(電壓控制放大器),提供遙控功放增益或監視系統運行狀態。

· 全部通道模塊的輸入具有兩種輸入靈敏度轉換開關,讓用戶優化每個通道的增益結構。

· 定電壓應用時,每個模塊中插入一個高通濾波器衰減低頻信號。

· 新穎的交流電源電壓監視保護功放,在電源電壓過高或過低時關閉功放。

· 可拆卸的15A IEC標準電源插頭。

· 改進的前面板顯示,顯示通道模塊狀態、通道激活、IQ狀態、信號強度、熱保護、削波和故障LED閃亮。

CTs 600/1200模塊,20Hz-20kHz的總諧波失真=0.1%

CTs 2000/3000模塊,20Hz-20kHz的總諧波失真=0.35%

多通道模塊在1kHz時的總諧波失真=0.1%

先進的網絡控制

CTs系列所有模塊均可與TCP/IQ、HiQnet網絡兼容。TCP/IQ、HiQnet是以以太網為基礎的網絡協議,遠勝于一般的音頻網絡協議,可提供最強大的功放監視和控制功能。數字音頻信號和IQ控制信號通過TCP/IQ在100Mb以太網傳送,利用Iqwic軟件實現對IQ設備(包括IQ-PIP-Lite,IQ-PIP-USP3,和IQ-PIP-USP3/CN,以及CTs 4200USP/CN和CTs 8200USP/CN專用的輸入模塊USP/CN)控制和監測。

哈曼集團推出嶄新的HiQnet網絡技術,只需使用一條簡單的網線和一個核心應用軟件---HiQnet,通過以太網,不管您需要傳輸一條簡單的RS232控制指令還是所有的CobraNet數字音頻或是HiQnet控制指令,便能實現系統信號的傳輸、處理、控制一體完成。

HiQnet技術特點:

■ 支持以太網控制

■ 支持在一個網絡中提供多達65536個節點

■ 支持USB控制

■ 支持兼容無線802.11g

■ 支持串行控制

■ Table PC應用優化界面

■ 支持CobraNet聲頻

■ 最佳的遠程存取

■ 支持多達64路實時聲頻網絡傳遞

■ 支持即插即用

■ 支持采樣率達96kHz

■ 支持多點計算機控制

網絡選購件

CTs雙通道附件:PIP模塊,包括IQ-PIP-Lite,IQ-PIP-USP3和IQ-PIP-USP3/CN。

IQ-PIP-Lite:支持以100Mb以太網為基礎的TCP/IQ協議及HiQnet網絡協議,實現對功放的遠程數字化監控。提供包括輸入/輸出電平、輸入增益、功放發熱量、輸出過載情況等顯示;可對功放遙控關機或讓功放進入睡眠狀態(有信號自動開機、無信號自動進入睡眠);提供可調節輸入增益、輸入反相、輸入啞音、AUX輔助控制接口、輸入信號壓限、輸出信號峰值限幅、輸出信號平均值限幅、過載限幅、過熱限幅等控制功能;并可對負載阻抗進行實時監控;并提供返錯報告功能。內有10個用戶可選程序,全部數據備份存儲在可靠的閃存內。硬件由免費的Iqwic軟件和HiQnet軟件平臺控制。

IQ-PIP-USP3:PIP-USP3是第三代DSP技術的PIP輸入模塊。支持以100Mb以太網為基礎的TCP/IQ協議及HiQnet網絡協議,實現對功放的遠程數字化監控。擁有與PIP-Lite同樣的功放監控功能。提供24bit數模及模數轉換,內部32bit浮點DSP處理;處理器內有9種不同的類型的64個可分配濾波器提供給2個通道使用,同時每個通道還提供輸入壓縮、延時(兩通道合計不大于4秒)、輸出限幅、噪音門等信號處理功能。

IQ-PIP-USP3/CN:PIP-USP3/CN是第三代DSP技術的PIP輸入模塊。支持以100Mb以太網為基礎的TCP/IQ協議及HiQnet網絡控制,實現對功放的遠程數字化監控。除擁有和PIP-USP3同樣的功放監控功能及信號處理功能外同時支持CobraNet網絡信號輸入/輸出。此卡共有4種信號輸入模式可供選擇:模擬信號輸入、CobraNet信號輸入、CobraNet信號輸入及模擬信號備份輸入、CobraNet信號及模擬信號覆蓋輸入。

CTs多通道附件:4200USP/CN模塊;IQ-MC4模塊、VCA-MC4模塊可為CTs4200使用;8200USP/CN模塊;IQ-MC8模塊、VCA-MC8模塊可為CTs8200使用。

IQ-MC(IQ模塊):單個IQ-MC模塊可給功放每個通道提供類似PIP-Lite的IQ控制和監視功能。

VCA-MC4和VCA-MC8(VCA模塊):給每個功放通道提供獨立的遙控電平控制。一個4芯可拆卸的Phoenix型連接器可為每對通道提供+10V DC控制電壓、接地和控制線。因而,4通道功放使用兩個連接器,8通道使用四個連接器。

VCAP面板(1-VCAP和4-VCAP):單個或兩個墻式控制板與VCA-MC模塊一起用作音量控制。1-VCAP是一個自帶一個電壓計的1-gang面板。4-VCAP是一個自帶兩個電壓計的4-gang面板。面板上的電壓計是直接與帶有VCA模塊的VCA電壓器相連。

CTs4200USP/CN和CTs8200USP/CN專用的輸入模塊USP/CN:USP/CN是第三代DSP技術的PIP輸入模塊,支持以100Mb以太網為基礎的TCP/IQ協議及HiQnet網絡協議控制,可實現對功放的遠程數字化監控。除擁有和PIP-Lite同樣的功放監控功能外同時支持CobraNet網絡信號輸入/輸出。同PIP-UPS/CN一樣提供4種信號輸入模式可供選擇。24bit數模及模數轉換,內部32bit浮點DSP處理;處理器內有9種不同的類型的18個可分配濾波器提供給4個/8個通道使用,同時每個通道還提供輸入壓縮、延時(每通道不超過2秒)、輸出限幅、噪音門等信號處理功能。

CTs模塊支持的軟件:Iqwic軟件和HiQnet軟件。

Iqwic軟件---是一個整合了實時控制和監測的音頻通訊的軟件。通過以太網,不管您需要傳輸數字音頻信號還是IQ控制指令,我們的IQ網絡都可滿足您的需求。

HiQnet軟件---System ArchitectTM是一個整合了實時控制和監測的音頻通訊的軟件。通過一個簡單的程序指令,System ArchitectTM就能尋找出所有連接設備的信號鏈的地址。所有支持HiQnet系統的產品都能在共同界面上實現網絡通訊、信號傳遞、處理、控制,這樣系統才能實現網絡系統的優越性。

主要性能

前面板控制和指示包括:

· 橋接模式和指示器:黃色LED燈,每對通道一個,通道切換到“橋接”位置時,此燈點亮。

· 準備指示器:綠色LED燈,每個通道一個,在最初和準備輸出功率時,此燈點亮。

· 信號指示器:CTs雙通道:每通道有三個綠色LED燈,指示功放輸入輸出信號電平。

CTs多通道:綠色LED燈,每個通道一個,輸入信號高于-40dBu時,此燈點亮。

· 削波指示器:紅色LED燈,每個通道一個,通道輸出信號的總諧波失真增大到開始大約聽到削波時,此燈點亮。

· 熱量指示器:紅色LED燈,每個通道一個,產生過熱或過載時,此燈點亮,此時關閉通道。

· 故障指示器:CTs雙通道:紅色LED燈,每個通道一個,功放輸出通道停止工作時,此燈閃亮。

CTs多通道:紅色LED燈,每個通道一個,通道產生故障時,此燈點亮。

· 數據指示器:黃色LED燈,指示IQ環路數據觸發(如果功放設備使用一個IQ模塊并連接到IQ環路)。

· 電源指示器:CTs雙通道:藍色LED燈,指示功放電源接通,當交流電壓是15%-25%時,此燈閃亮。

CTs多通道:藍色LED燈,指示功放電源接通,如果由于交流電壓過高/過低,功放關閉電源,此燈點亮。

· 通風護柵:從前面到后面強制通風散熱。

· 電源開關:開關在IN/ON位置時,功放電源接通。

后面板控制和連接器:

· 電源連接器:IEC標準插座,在IEC插座的上面指示電壓,100/120VAC 15A,220/230/240VAC 10A。

· 揚聲器連接器:CTs雙通道:一個4芯防觸可拆卸的連接端子,接受最大直徑為10#AWG線規的多股導線。

CTs多通道:每兩個通道設一個4芯防觸可拆卸的連接端子,接受最大直徑為10#AWG線規的多股導線。

· 輸入連接器:CTs雙通道:在標準的PIP2-BBY模塊上,每通道一個平衡的3芯接線盒連接。

CTs多通道:可拆卸的Phoenix型的連接模塊。

· 通道電子控制:每個通道一個21位置的策輸電位器,增益控制范圍從-∞(-70dB)到0dB。

· 模式轉換:CTs雙通道:使用兩個轉換位置選擇功放運行模式,雙通道或橋接單通道。

CTs多通道:在每個連續的通道對上使用4個位置轉換選擇功放的運行模式,雙路4/8歐姆、雙路70伏、橋接

單通道8/16歐姆和橋接單通道100伏。

· 冷卻排風:前面到后面強制風冷。

系統保護

過熱電平控制(TLC):如果一個功放隔道發生過熱,TLC系統負責壓縮輸入信號電子,此時功放不再產生過多的熱量,并有一個降溫機會。輸入信號壓縮的程度正比于過熱量。全部TLC限制后,如果通道安全運行時太熱,通道將關閉。該通道的熱度指示將閃亮,警告用戶通道已產生過熱或過載,關閉通道。

故障隔離托普網絡技術(FIT):CTs4200和CTs8200,皇冠新設計的FIT技術能隔離故障通道。并阻止錯誤影響其他主要通道;如CTs4200和CTs8200多通道功放在多區域功放輸出的其中一通道出現錯誤,其他區域?qū)⒉皇苡绊懤^續工作。

CTs600/1200/多通道:結點溫度模擬(JTS)電路模擬功放輸出晶體管的工作并對晶體管的安全工作區(SOA)進行比較,如果JTS觀察到輸出裝置要求的功率大于他們能夠傳輸?shù)哪芰?,JTS立即限制輸出裝置的電平直至降到功率輸出晶體管的安全區(SOA),輸出電平限制到保證阻止可能損壞輸出晶體管的最小電子。

故障:如果功放輸出停止工作,功放將點亮故障LED燈。

高通濾波器:【CTs雙通道】運行模式轉換到定電壓輸出時,一個高通濾波器將自動插入。高通濾波器的拐角頻率可在平坦、35Hz到70Hz之間選擇;【CTs多通道】運行模式轉換到定電壓輸出時,一個固定的35Hz高通濾波器自動被插入。高通濾波器的拐角頻率可調70Hz或旁通。

電源電壓過高/過低保護:如果交流電源電壓的變化超出允許的范圍,功放電源自動關閉,藍色電源指示LED燈閃亮。如果電源電壓回到安全工作電子時,功放自動回到接通狀態。CTs雙通道:-25%/+15%;CTs多通道:-10%/+10%。

電路斷路器(CTs雙通道):斷路器保護功放不吸收過量的交流電源電流。

電源保險絲(CTs多通道):保險絲保護功放不吸收過量的交流電源電流。

浪涌電流限制:功放的軟啟動電路在電源接通時從電源中吸收的電流最小。

可變速的冷卻風扇:可連續變速的風扇,空氣流直接通過冷卻功放
