DHX S20B型電話音頻傳輸偶合器

DHX S20B型電話音頻傳輸偶合器

2013年01月14日產品展示瀏覽量:0
  • 品牌:DHX
  • 型號:S20B
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

S20B是一路電話音頻傳輸偶合器,可通過電話網絡對信號進行雙向傳輸,實現單路電話偶合器功能。是新聞記者、主持人、編輯和廣告制作人員利用電話網絡進行現場轉播、新聞采訪、錄音、編輯制作和傳送廣播、廣告節目的理想設備。

一、主要功能簡介

1、設備功能:

    S20B電話音頻傳輸偶合器具有1路話筒輸入接口、1路線路輸入接口、1路線路輸出、1路監聽耳機接口。其中話筒輸入、線路輸入、接收和發送監聽均有外部音量調節電位器,配有撥出和來電顯示。具有體積小,功能全,操作簡單,便于攜帶,適用于室外活動的現場直播。

2、設備用途:

    S20B型電話音頻傳輸偶合器用于現場轉播偶合器使用時,只要使用提供的鍵盤撥通電臺熱線電話,被采訪者在家或在辦公室就可以與主持人和聽眾進行交流對話。也可作為一路熱傳電話偶合器,用于電臺直播室。

3、雙向傳輸:

    S20B型電話音頻傳輸偶合器用于雙向信號傳送器使用時,電臺采編人員可通過話筒和電話直接采訪對方,并通過手提電腦或錄音機進行錄制和編輯;廣告人員也可將手提電腦采編制作節目通過電話線路傳送給對方審聽,以便核實內容(雙向信號傳送就是在同一時間內即可以發送信號,也可以接收信號,互不干擾,并在輸出端同時輸出,以便錄音。

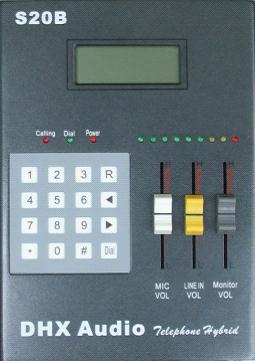

二、上面板功能介紹

1、話筒輸入音量推拉電位器(MIC),用于采訪時話筒音量的調節;

2、線路輸入音量推拉電位器(LINE IN),用于線路輸入音量的調節;

3、監聽音量推拉電位器(Monitor),用于監聽音量的調節;

4、9個發光二極管電平指示,用來只是傳輸?shù)男盘栯娖綇姸龋?/p>

5、通話按鍵(Dial),按下此鍵Dial綠燈亮,可進行接收和發送信號;

6、0-9數字按鍵,用來撥通演播室電話進行電話連線,撥號時可以在顯示屏中顯示電話號碼;

7、Power紅燈指示電源接通;

8、呼叫指示Calling,有電話撥入時,該紅燈閃爍,按下Dial鍵后該指示燈熄滅;

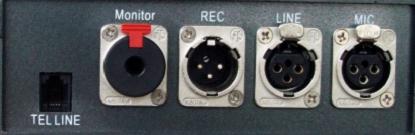

三、前面板功能簡介

S20B全部使用瑞士NEUTRIK專業插口。

1、TELLINE插口,用來連接外部電話線;

2、Monitor插座,耳機監聽插口;

3、REC卡農插座,錄音和音頻輸出插口;

4、LINE卡農插座,用于連接外部音源;

5、MIC卡農插座,用于連接麥克風。

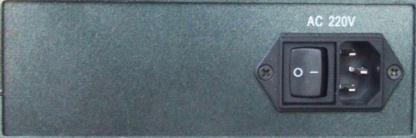

四、背面板功能簡介

AC220V電源接入插座和電源開關。

五、底面板功能簡介

用小螺絲起旋開4個小螺絲,安裝用于面板撥號顯示的2節AA5號電池。長期不用時,請取出電池。

六、使用說明

首先連接電源線、電話線和相應的MIC、LINE、耳機等。

打開電源開關,Power紅燈亮,按Dial鍵綠燈亮便接通與外部電話線的連接,使用0-9的數字按鍵撥通對方電話,此時撥號顯示即可顯示所撥電話號碼,調節MIC、LINE和Monitor音量,即可實現雙向傳輸和電話耦合功能。

用于發送時,在撥通電話后,啟動放音設備開始放音(由線路輸入端接入或話筒)這時信號即可送出,線路輸入和話筒可同時使用也可單獨使用。

用于接收時,在線路輸出REC端接入一錄音設備即可。

上述兩種方式同時使用時即為雙向傳輸。
