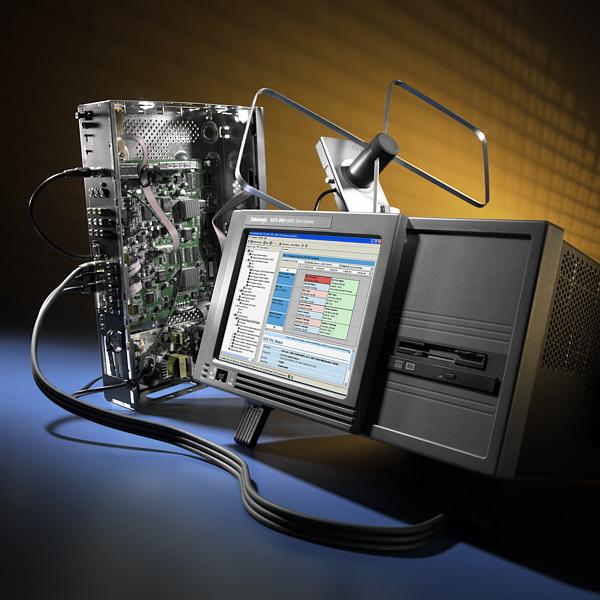

Tektronix MPEG測試系統|(泰克科技) MTS430

Tektronix MPEG測試系統|(泰克科技) MTS430

2013年01月17日產品展示瀏覽量:0
  • 品牌:Tektronix
  • 型號:MTS430
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

壓縮視頻標準現在已愈來愈完善,同時也正向高清晰度(HD)過渡,這就需要以更高的比特率來分析愈來愈復雜的傳送流。泰克公司新推出的MTS400系列,采用了以節目為中心的圖形用戶界面(program-centricGUI),能夠使設備開發商盡快地生產出壓縮視頻設備,盡快地查明有關協議上的錯誤。MTS400將測試和分析集合為一體,為基于壓縮視頻標準(例如MPEG-2、MPEG-4、H.264和VC-1等)的文件和實時傳送流提供監視和分析。這樣,廣播業主、網絡運營商和設備制造商就能夠在第一時間內迅速查明系統中的間斷故障,避免對傳輸質量造成直接的影響。

技術特點:

·采用CaptureVuTM技術,能夠?qū)崟r(shí)或延時捕獲和分析系統中的碼流事件

·采用新型的分析引擎,能夠提供高達400Mbps的分析速率,大大縮短了延時分析的所需時間(與傳統的分析儀相比較,節省時間可達90%)

·提供強大的具有CaptureVu技術的傳輸流順應性分析儀――可運行在實時或延時狀態下

·提供ASI分析、記錄和播放,最大數據率可達214Mbps

·提供具有CaptureVu技術的基于IP的視頻分析和基于IP的視頻記錄功能(規定為100Mbps)

·支持DVB-ASI、10/100/1000Base-T、SMPTE310M和SPI/LVDS(DVB并行)傳輸流接口

·支持ASI雙工運行(一路輸入,一路輸出,同時工作),提供端到端的系統測試(在輸入和輸出同時運行的情況下,最大比特率之和為214Mbps)

·提供強大的可由客戶定義的腳本語言,可靈活地適用于符合客戶自身協議的產品

·支持基本流分析,包括H.264、VC-1、MPEG-2、MPEG-4和3GPP等標準

·提供PES和緩存器分析,支持復用器和數據廣播碼流的發生和分析

·支持MPE、SFN和DVB-H表

·支持H.264、VC-1、MPEG-2、MPEG-4和DVB-H標準的信令和比特率

·提供全面的PCR圖示和測量(包括準確度、到達間隔、總抖動、頻率偏置和漂移率等)

·提供PTS間隔/到達時間圖示和測量

·按照TR101290MGB2類別進行比特率測量

·支持Unicode編碼標準,可使用客戶當?shù)氐恼Z(yǔ)言顯示業務信息(包括支持雙字節字符設置,例如中文和日本語)

·能以CSV或XML格式輸出出錯記錄,以與Office應用軟件相兼容

·提供傳輸流編輯器、傳輸流剪切器(TransportStreamCutter)和傳輸流生成(TransportStreamMake)無縫應用軟件

·提供高速的2.8GHzPentiumP4CPU,80GB的系統硬盤存儲器,144GB的視頻碼流硬盤存儲器,1GB的內存和附加的10/100Base-T以太網接口,以與用戶網絡相連接

·配備集成的LCD顯示屏,便于攜帶

·為未來提供可擴充的軟件和硬件選購項

·運行于WindowsXP操作系統環境

·可支持WindowsNT4.0、Windows2000和XP操作系統的MTS4SA獨立軟件

應用:

為設備制造商、產品開發商和科研人員提供的MTS430解決方案

·采用CaptureVu技術,能夠快速地排查和解決設備和系統中的故障

·具有復用器/再?gòu)?fù)用功能,能夠創建或修改用于測試的碼流

·可對傳輸流中任一組成部分提供快速的深入分析,以驗證其功能及標準的符合性

為廣播業主和網絡運營商提供MTS400解決方案

·采用CaptureVu技術,能夠快速地解決網絡中的間斷性故障,這些問題是其它分析儀所無法解決的

·診斷和評估編碼器和其它設備中的問題

·為傳輸流提供全面深入的分析,驗證系統工作是否正常,用于排查設備安裝及試運行期間所出現的各種故障

創新要點:

1.CaptureVu觸發

CaptureVu技術以實時和延時模式捕獲和分析系統中的碼流事件,從而能夠解決傳統分析儀所無法勝任的帶有間斷性的復雜故障。在CaptureVu技術中,用戶可以針對某一項特定的測試或一個特定的事件設置一個“斷點”,一旦斷點發生了,對話框就會顯示出斷點狀態,并且能夠準確地對傳輸流中的那個數據包定位。CaptureVu技術可以自動地預先保存最近的200MB碼流信號,暫停實時分析并啟動深入的延時分析,以使用戶對該問題進行更進一步的深入探討和查尋。用戶可以將已捕獲的碼流永久地保存在硬盤上,以便隨后利用延時TSCA程序再次對該碼流進行分析。MTS400系列正是利用這一強大的故障排查模式,從而能夠快速解決碼流中棘手的間斷性問題。

2.唯一的一臺可支持所有以下H.264、VC-1、MPEG-2、MPEG-4、3GPP和DVB-H標準的分析

功能特性:

1.CaptureVuTM實際碼流分析”

CaptureVu特性可提供系統事件的實時和延時分析和觸發,能夠查明傳輸中的間斷性故障和解決復雜的碼流傳輸問題,這些是傳統分析儀所無能為力的。在設定的觸發狀態下,CaptureVu分析儀模式自動開啟,可以深入地探查導致觸發的事件,這樣,就不需要單獨地記錄和分析有缺陷的傳送流。一旦完成分析,用戶就可以返回到實際碼流的實時監視。

2.基于IP的視頻

視頻點播的應用,將MPEG技術與以太網絡相結合,產生了可能會影響傳輸質量的臨界壓縮應用需求。這就進一步提高了信號分析和監視的重要性,應當檢查其是否符合標準。MTS430標準型和MTS400的一個選項提供了對基于IP的視頻支持。利用標準的10/100Base-T或千兆以太網網絡接口,基于IP的視頻軟件也可運行在用戶自己的個人電腦上,這樣,用戶基于IP分析而無需專用的硬件,可以在第一時間內訪問高級實時視頻碼流。

3.高性能的分析引擎

MTS400系列中的高性能分析引擎可對傳送流進行最快捷的深入訪問,能夠提供高達400Mbps的分析速率,提供簡明扼要的信息,從而能夠迅速地排查故障和解決問題。由于新的業務例如視頻點播和HD需要更多的帶寬,而MTS400所具備的高數據率能力有助于在視頻測試解決方案中保護用戶的投資。

MTS400系列由兩個組件——MTS400和MTS430組成。具有這兩個組件的標準型可以利用CaptureVu特性和ASI、SMPTE310M、LVDS物理接口對視頻傳送流給出實時分析。MTS430也可以提供標準的CaptureVu延時分析,支持基于IP的應用、提供PES和緩存器分析儀和復用器,這些均是MTS400的選購項。

CaptureVu特性可提供系統事件的實時和延時分析和觸發,能夠查明傳輸中的間斷性故障和解決復雜的碼流傳輸問題。在設定的觸發狀態下,CaptureVu分析儀模式自動開啟,可以探查導致觸發的事件。因此,不需要單獨記錄和分析有缺陷的傳送流。一旦完成分析,用戶就可以返回到實際碼流的實時監視。

此外,MTS430標準型和MTS400的一個選項還提供了對基于IP的視頻支持。利用標準的10/100Base-T或千兆以太網網絡接口,基于IP的視頻軟件也可運行在用戶自己的個人電腦上。用戶基于IP分析而無需專用的硬件,可以在第一時間內訪問高級實時視頻碼流。
