Mandozzi CiMix數字調音臺

Mandozzi CiMix數字調音臺

2017年06月06日調音臺瀏覽量:0
  • 品牌:Mandozzi
  • 型號:CiMix
  • 價格:咨詢客服
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述



?

CiMix數字調音臺技術指標

?

結構

CiMix是一款功能強大直播調音臺,它集成矩陣和DSP電路。它易于與中心矩陣連接。在這種情況下,CiMix調音臺可以遠程控制矩陣,為了選擇輸入和輸出連接、調音臺之間通話對講、以及遠程控制話放、調音臺的GPIO。CiMix也可以通過中心矩陣、耦合器編解碼器進行控制。

?

?

CiMix調音臺組成:

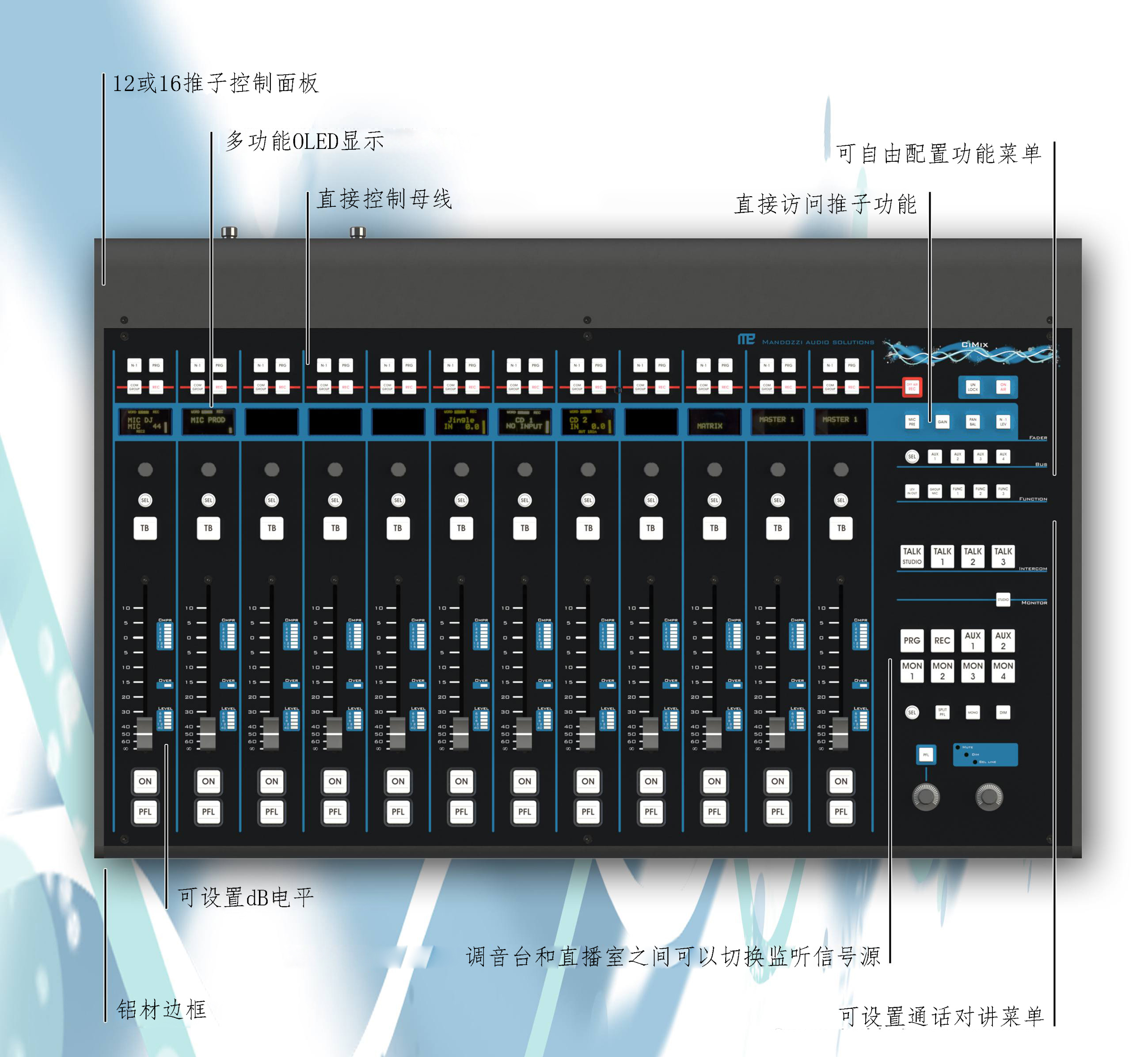

  • 控制面板:12或16推子面板和? 一個多功能觸摸屏。

  • 主機箱:19英寸IU機箱(44. Imm)?它包括帶切換中心處理器和DSP電?路,音頻和GPIO接口。它是通過一根CAT5網線連接。

?

?

輸入\輸出

  • 8 ? ? 話筒/線路輸入(通過軟件配置)?帶專用幻象電源供電

  • 12 ? 線路輸入

  • 8 ? ? AES/EBU立體聲輸入(帶SRC轉換)

  • 4 ? ? 立體聲耳機輸出(在話放接口)

  • 8 ? ? 線路輸出

  • 8 ? ? AES/EBU數字立體聲輸出

  • 8 ? ? GPIO輸入輸出

  • 1 ? ? AES67接口(選配)

    ?

?

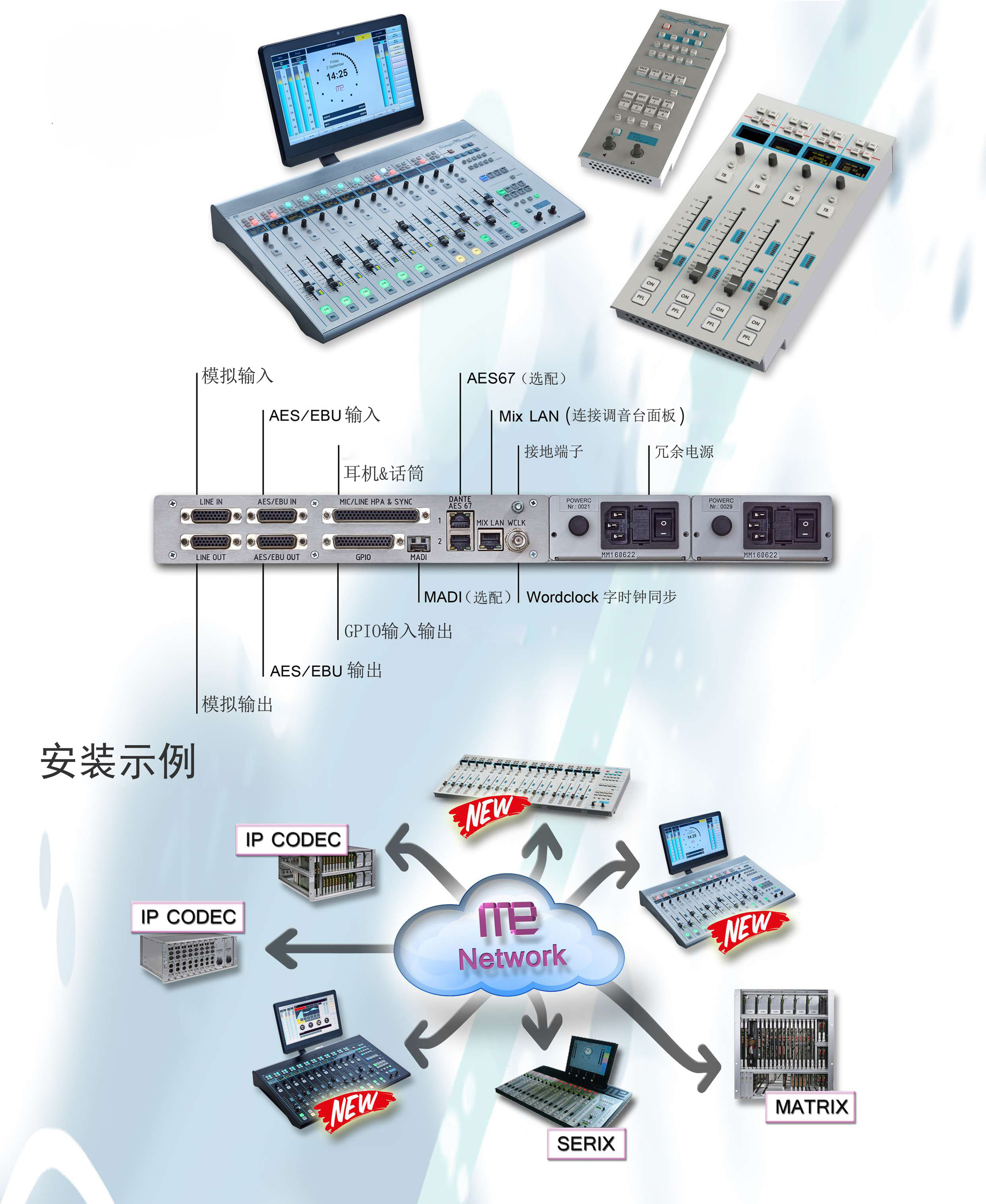

附加接口

  • 同步輸入(Wordclock or AES3)

  • LAN用于連接中心矩陣控制信號

  • 被插入MADI光纖接口和RJ15接口模塊

  • 冗余電源采用2個卡輸入2:30VAC

?

推子層

  • 最多可以設置6層推子翻頁(選配)

?

推子通道條

  • 濾波器組包括6個可自由配置的濾波器:低通濾波器?高通濾波器,帶通濾波器(帶可調節頻率,Q值,和?增益/衰減。)

  • 壓縮器/限幅器

  • 可調節增益

  • 可調節Bal/Pan和寬值

  • 相位轉換

  • 立體聲 ?單聲道轉換,L/R,LL,RR反轉

  • 環繞聲聲像控制

  • 插入

  • 信號處理順序(帶通濾波、動態、dB電平、推子前,? 推子后,Bal/Pan,寬值,插入)適用于每個通道。)

  • 每個推子有LED指示燈作為輸入或K—l電平,由于壓縮的衰減。

?

?

調音臺混音母線

  • 16 N-1 /COM GROUP

  • 4 AUX

  • 2 PFL

  • 2 PGR

  • 1 REC

  • 增益,立體聲一單聲道轉換,壓縮器/限幅。

  • 可連接混合母線作為推子前或推子后(帶分開可調節增益)

  • 屏幕上可顯示輸出電平

?

監聽

  • 8個直接監聽選擇按鍵

  • DIM衰減/MLTE啞音

  • 分開PFL預聽

  • 單聲道

  • 通過觸摸屏選擇任意輸入和輸出

  • 監聽輸出配置:增益、Bal/Pan聲像、寬值、立體聲一單聲道轉換、相位反轉。

?

屏幕上dB電平

  • 可選范圍

  • 響度(EBU R.128)

  • +4dB電平:Master主、PFL預聽、監聽、可選擇信號(矩陣輸入、Master主、ALX輔助、推子輸入、錄音母線)

  • 在單獨系統屏幕上顯示母線電平

  • 每路推子LED指示燈用來指示輸入或

  • 輸出電平(操作者選擇)。

  • 每個推子上帶有壓縮降低增益LED指示燈

?

通話

  • ?控制臺和外部監聽/對講有一個電路? 小盒(MixBOx、K-BOx、或其它)

  • ?直播期’司調音臺自動鎖對講

  • ?GPIO用于連接目標通話對講和外部調音臺

  • ?全部集成在MandOzzi系統內部

?

軟件

  • 曰志與不同訪、司權限

  • 推子、壓縮器、濾波器、調音臺

  • 配置保存和載入

  • 舒適管理衰減輸出(切換、GPIO、等)

  • 按鍵功能和顏色,旋鈕功能和顯示的文本都可以通過操作人員容易配置

  • CiMix可以通過遠程帶IP的PC機來配置軟件

  • 備份,曰志文件和幫助功能

    ?

環繞聲聲像

  • CiMix調音臺從單聲道或立體聲生成5.1信號,聲像易于操作

  • 一個外部單聲道或立體聲信號可以混音成內部并生成5.1環

? ? ? ? ?繞聲信號


?

通用數字直播調音臺

?

?

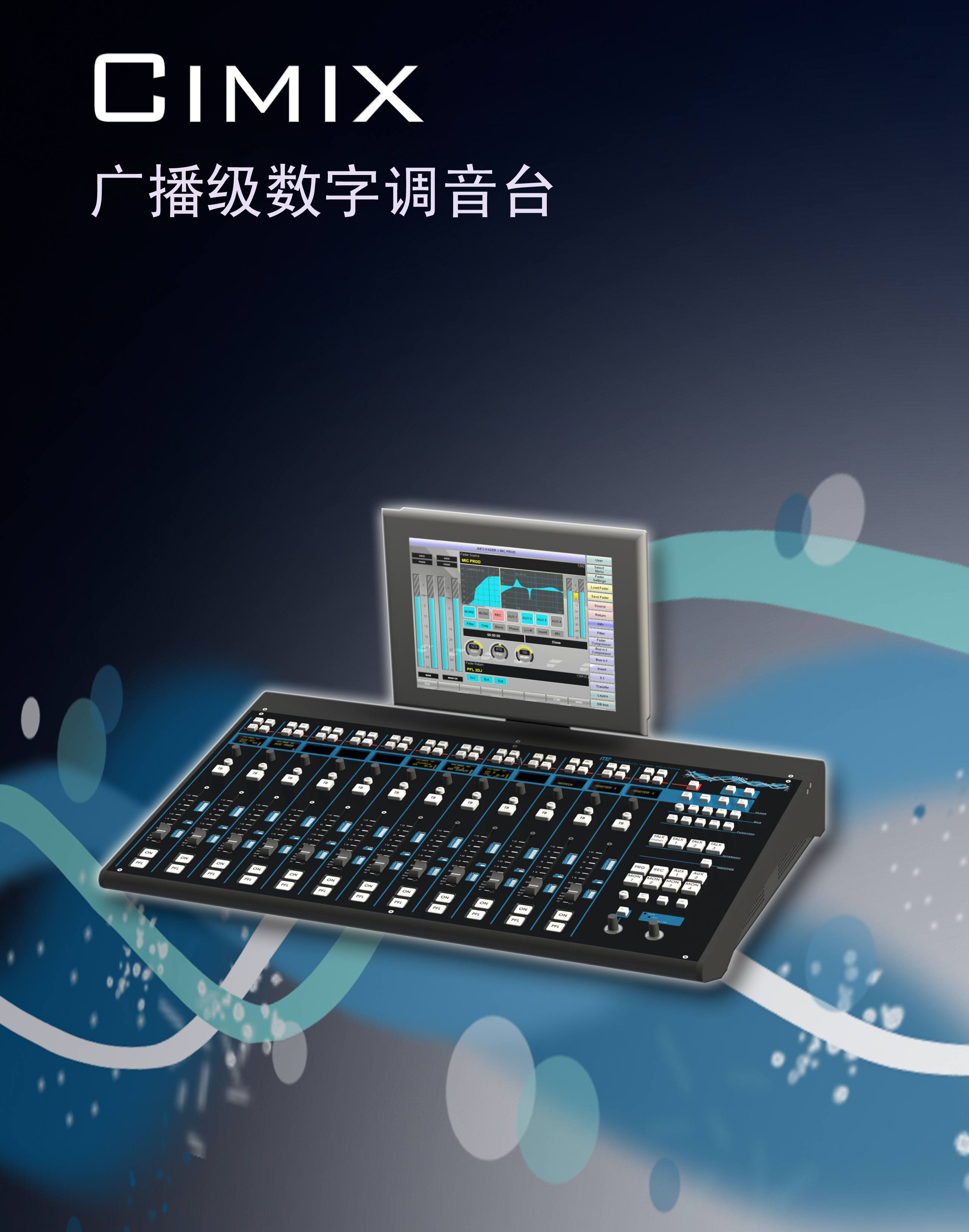

CiMix由具有12個推子的實體鋁控制臺和多用途觸摸屏顯示器組成。CIMIX也提供模塊化控制面板,可以嵌入式安裝定制直播桌內。帶路由切換和DSP電路的中心處理器被集成在IU19英寸機箱內。

?

兩個設備都配備冗余電源,在調音臺工作期間進行電源更換。
?

?

?

?

?

?

?

CiMix數字直播調音臺應用于廣播電臺和新聞演播室

?

基于在Mandozzi多年豐富經驗下,該工廠已經擁有Serix和Gmix數字調音臺,公司設計了一款新調音臺,該調音臺提供的操作特點與大型調音臺完全一樣。由于CiMix的舒適控制和觸摸屏界面,所以它便是廣播電臺理想解決方案。

?

?

?

?

CiMix調音臺簡易操作使它成為核心工具

?

多功能且易于使用操作特點對于廣播電臺和技術人員理想選擇,它可以管理幾個互動的直播室。CiMix可以連接到Mandozzi音頻矩陣便于組件一個網絡系統。
