APT MULTI-CHANNEL CODEC 多通道編解碼器

APT MULTI-CHANNEL CODEC 多通道編解碼器

2017年06月27日解碼器瀏覽量:0
如果找不到你想要的產品,請聯系客服點擊聯系客服
產品描述

產品介紹

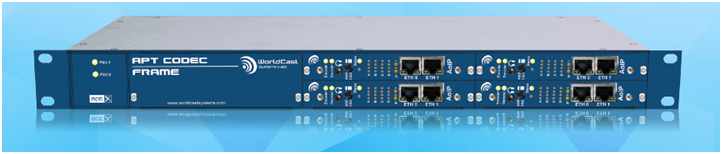

APT MULTI-CHANNEL CODEC是一種緊湊且高效的多通道編解碼器,通過IP連接可以傳輸多通道音頻或MPX內容。?單個機架空間內傳輸多達16個通道的音頻 – 若采用多播或多個單播技術時可以傳輸更多通道的IP流。

1RU機架最多可容納4個AoIP模塊,每個模塊相當于獨立的立體聲雙工編解碼器,將音頻、雙IP傳輸和輔助數據組合在一起。?它能夠滿足音頻行業要求的各種音頻格式和模式:單工,雙工,AES / EBU,AES / EBU帶模擬備份, 模擬帶HI / LO或600Ω阻抗。

強大?性能


?

·???????? 1U標準機架支持多達16個通道,甚至更多IP流若采用多播或多個單播。
·???????? 卓越的音頻質量具有低延時, aptX加強連續性和適應性。
·???????? 許多其他標準和編碼選項可選擇。
·???????? DSP架構可以全年無休止工作。
·???????? 標準配置冗余電源,避免單電源故障。
·???????? 板卡支持熱插拔,不用中斷音頻信號。
·???????? 支持特定節目源多播(SSM)。


強大?控制



?
·???????? NTP系統時間選擇編輯多個解碼器站點間的時間同步。
·???????? 用戶可配置的音頻、連接、同步和PSU報警。
·???????? 支持大多數符合Tech 3326標準的IP兼容性協議。
·???????? 支持SNMP
·???????? 支持VLANs和虛擬IP界面,實現靈活的網絡一體化。
·???????? 防火墻功能保證網絡安全性。


強大儲存



?
·???????? 靈活性和模塊化的系統設計,可以根據您的要求進行配置。
·???????? 支持多達4個AoIP模塊,在1U機架內每個模塊相當于一個獨立立體聲雙工編解碼器。
·???????? SureStream技術保證能夠在公共IP上極其可靠地傳輸。
·???????? 使用同一種機箱,可以從T1/E1到IP網絡無縫并可靠傳輸。
?

特征

·???????? 每個模塊最多可傳輸兩個路立體聲音頻
·???????? 每個模塊最多可提供24個IP音頻碼流
·???????? 192kHz采樣率能夠支持Digital MPX的 AES和全數字傳輸*
·???????? 單工和雙工操作模式
·???????? 模擬MPX I / O接口允許傳輸兩路模擬MPX信號或在雙工模式下傳輸一路MPX信號
·???????? 點對點和點對多點操作
·???????? 每個模塊有四個獨立時域
·???????? 支持動態DNS,在全球范圍內可通過用戶名代替IP地址訪問
·???????? 支持UPnP IGD協議,用于配置啟用UPnP的網關(路由器)
·???????? 傳輸音頻或非音頻(如PAD或HD輸出數據)UDP碼流
·???????? 支持可變DSCP值的“Diffserv”服務質量(QoS)
·???????? 支持VLANs和虛擬IP接口實現碼流和管理的多網融合
·???????? 對每個單獨IP流的性能監控
·???????? 用戶可選擇每個立體聲音頻通道數據包的大小
·???????? 每路接收到的IP流可配置延遲抖動緩沖區(1 ms至5000 ms)
·???????? 音頻監聽耳機輸出插座
·???????? 支持APT一流的SureStream?在開放的互聯網連接上獲得高質量的音頻
?

AOIP模塊

APT AoIP編解碼器模塊在單個直插式模塊上可實現的功能有:音頻編碼/解碼、IP傳輸、管理和輔助數據。這增強了APT多通道編解碼器系統的IP網絡音頻傳輸性能,并提高了其可擴展性和靈活性。

完全兼容已經在全球范圍內使用的數百個設備,每塊AoIP卡在多個單播或多播IP流模式下傳輸兩路獨立的立體聲音頻。

APT AoIP編解碼器模塊提供滿足音頻行業要求的全系列音頻格式和模式:單工,雙工,AES / EBU,AES / EBU帶模擬備份,模擬帶HI / LO或600Ω阻抗。
該模塊提供相同的廣播級音頻,多通道機架以其能夠支持多重格式的標準而著稱,如:Linear PCM 16 / 24Bit,aptX?Enhanced 16 / 24Bit,MPEG1 / 2 LII,MPEG2 HE-AAC& HE-AACv2,MPEG4 AAC LC / LD / ELD,HE-AACv1 / v2。
?
APT AoIP編解碼器模塊還能夠支持85kHz的音頻帶寬,并將采樣率擴展到192kHz,使數字MPX信號能夠在AES流中傳送。?因此,音頻編解碼器的輸出可以直接傳送到激勵器的調制器。?這樣100%數字通道傳輸消除了在D / A和A / D轉換過程中所導致的信號質量下降和可能引入的失真。
?

模擬MPX編解碼器模塊

一個單獨的輸入/輸出模塊,可用于APT AoIP多通道編解碼器,可以在雙工和單工模式下傳輸模擬MPX信號、AUX和GPIO信號。?在同一個主機內傳輸混合的數字和模擬MPX信號,要求能夠把模擬MPX處理無縫移到數字處理,而不管發射機類型如何。
?
APT MPX傳輸?shù)木唧w優勢包括:

雙單工傳輸?:在單工模式下,MPX編解碼器可以發送或接收2x MPX信號

冗余IP傳輸?:FM的MPX信號需要高度可靠的傳輸機制。?隨著SureStream添加到IP網絡,F(xiàn)M連接從“永遠在冗余”中受益,而不用增加多余的鏈路。?

過載調制消除?:APT MPX編解碼器的一個顯著特征是可以消除不期望得到的峰值并降低MPX信號,這樣可以穩定地防止過載調制——一種引起傳輸丟包的相象。?

MPX編解碼器上啟用ScriptEasy?:使用ScriptEasy?,MPX編解碼器可以自主管理MPX輸入備份切換,并執行各種其他控件和操作。
?


SURESTREAM高質量音頻IP網絡傳輸

SureStream技術是APT的革命性創新,使廣播能夠使用廉價的IP鏈路,從而獲得專業的廣播級音頻質量和可靠性。

它能夠讓您從小成本的T1 / E1鏈路中獲得預期的音頻質量和可靠性。APT SureStream技術還提供了“永遠在線備份”的附加優勢。?借助APT SureStream技術,您可以節省數以千計的音頻傳輸費用,并為聽眾提供最高品質的聲音。
?
SureStream技術要應用在此編解碼器上屬選購件。

產品規格

當前版本:?1.5.2



接口
以太網絡 雙物理以太網端口,RJ45,用于管理和碼流傳輸
虛擬網絡 虛擬接口和VLAN標記
模擬量I / O 電子平衡,電容隔離,37針D型連接頭2?, 阻抗:?Hi / Lo和600Ω
數字音頻I / O AES-3,24位,變壓器平衡,37針D型連接頭2?,阻抗:?110Ω
數字基準輸入 AES,變壓器平衡,37針D型連接頭2?,阻抗:?110Ω
串行數據AUX和GPIO 15針HD-Type,2x串行RS232電平,4x光耦輸入和繼電器觸點
管理 Web GUI,APT NMS,SNMP,XML API(可獲得最新版本)
音頻
非對稱音頻 發送和接收音頻均獨立模式,獨立的時區
音頻模式 單工:2x立體聲輸入或2x立體聲輸出;?雙工:1x立體聲輸入和輸出
數字操作 輸出FS,32 / 44.1 / 48/96/192 * kHz - 軟件可配置
音頻帶寬 10Hz至20kHz單聲道和立體聲,85kHz用于AES上的數字MPX *
標準編碼算法 aptX增強型16和24位,線性PCM 16和24位,MPEG 1/2 Layer II,MPEG4:AAC-LC / LD / ELD,MPEG2 / 4:HE-AAC v1 / v2
編碼延遲 在aptX增強時最小?2ms,選擇其他算法時會更大
動態范圍 16位大于85dB,24位大于110dB
網絡和IP
支持的IP協議 RTP / UDP / IP,RTCP,DNS,動態DNS,DHCP,ICMP,IGMP,VLAN#,UPnP(IGD),NTP,SNMP,SMTP,
IP統計 完全統計每個IP碼流
工作模式 單播,多個單播,多播,多個多播
動態緩存 緩沖區大小1 - 5,000ms可調,可重復自動發包
RTP / UPD碼流和模式 多個Tx碼流,2x Rx碼流,UDP碼流傳送,自動檢測接收到的流,自動回復給發送端
服務質量 DiffServ,每個碼流具有單獨的DSCP值,SureStream技術和錯誤隱藏
備份功能 SD卡用于音頻文件存儲
網絡安全 服務過濾器和防火墻功能
數據
串行數據速率(嵌入式) 11200,2400,4800,9600波特(每個AoIP模塊有2個通道)
通過IP的串行數據速率 1200 - 115,200波特(每個AoIP模塊有2個通道)
AUX數據通過UDP UDP傳送PAD或特有數據
GPIO 4路開關量輸入,4路繼電器;?GPI作為單獨的UDP碼流傳輸或嵌入到aptX Enhanced中
物理規格
19“1U尺寸(高/寬/高) 44mm x 482mm x 370mm 1.75“×19”×14.5“
重量 5Kg / 11lbs
雙電源 90-250 VAC / 47-60 Hz或36-72VDC,AC / AC,AC / DC,DC / DC(訂購選項)
能量消耗 <60W>
保證工作溫度 0°C - + 45°C
濕度 高達95%的相對濕度(不結露)
