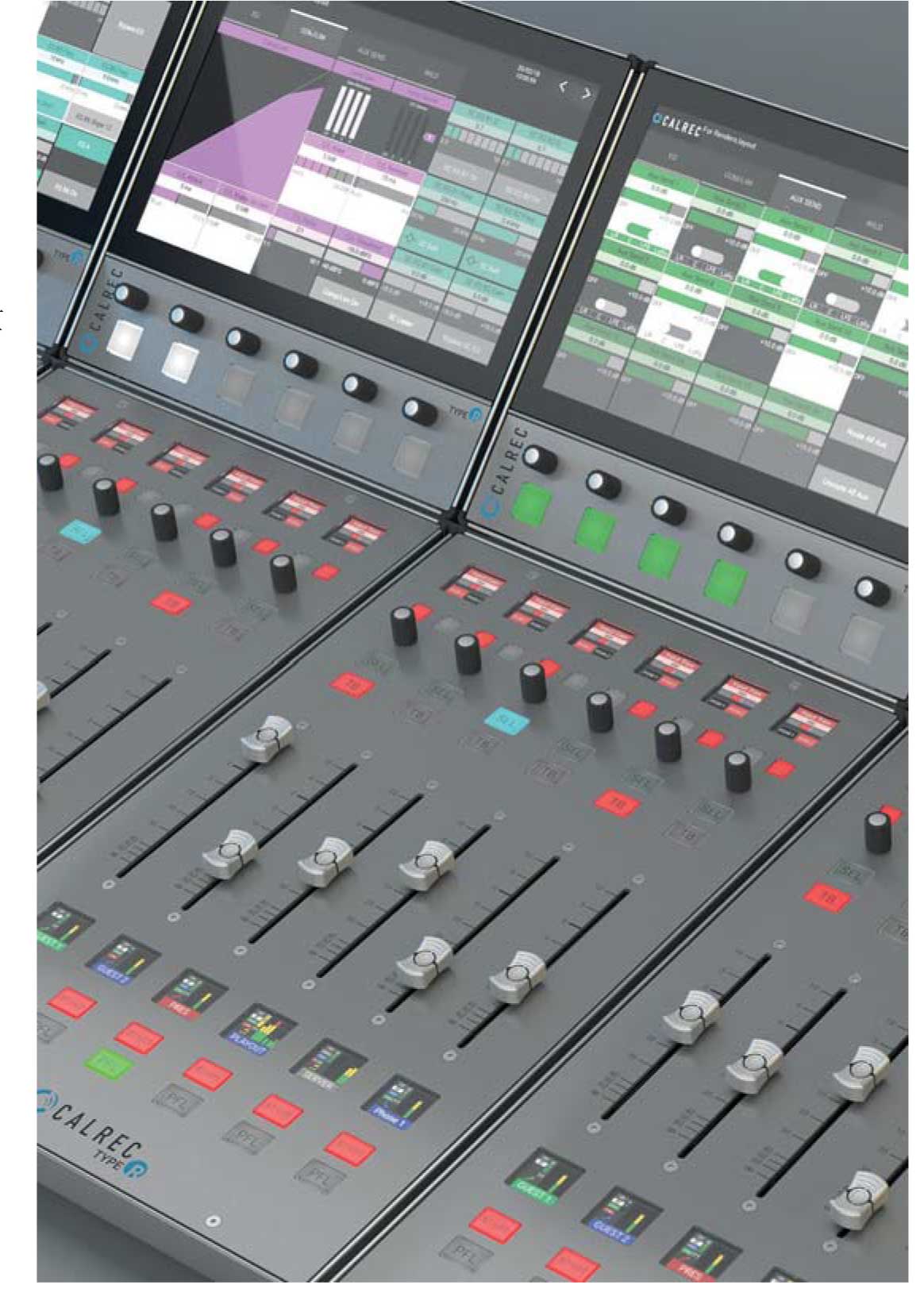

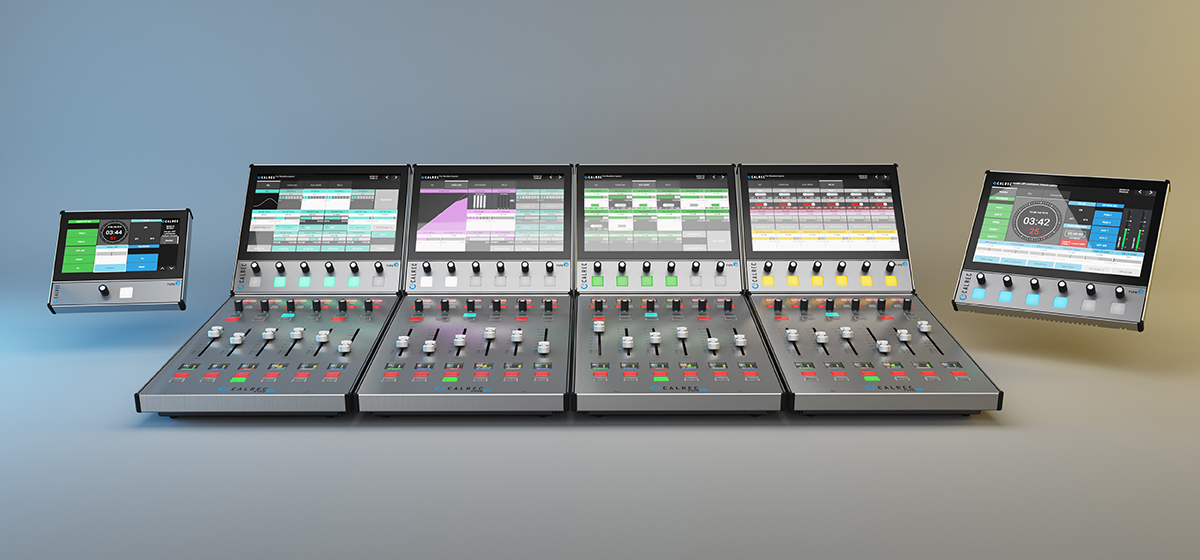

TypeR是Calrec Audio全新推出基于IP架構的可擴展型模塊化電臺直播系統,在應用標準網絡技術的同時為用戶量身定制了軟件操控面板。
Type R的物理組成簡約,僅由推子模塊和多用途或單用途軟件操控面板組成,所有硬件均采用POE供電方式,以最簡單方式組成開放性面向用戶而又量身定制的系統。
Type R的處理機箱僅有2U高,且包含了必要的IO接口,讓用戶可以快速的連接運行。一個處理機箱可以獨立運行3套制播子系統,且不互相共享DSP資源。
無論是用于獨立直播間,還是偏重于多話放處理或者多用途混音,基于AES67架構的網絡都可以滿足用戶的各種需求軟件操控面板為觸摸屏結構,簡單而色彩豐富的觸摸元素可以讓用戶輕松建立起各種個性化的面板窗口,不僅可以使用圖形格式,以適配主持嘉賓的特殊需求,同時也為電臺的工程師保留了全面的控制操控。
操控面板配置可根據節目類型而通過調用工程文件迅速切換,以適應不同主持嘉賓風格。
每6個推子為一個獨立推子模塊,每個推子均具備必要的快速操作控制元素,整體趨向扁平操作。模塊僅通過網線的插拔即可建立系統,讓用戶可以不費吹灰之力進行升級和擴展。
所有涉及播出的操控簡潔明了,播出母線和N-1母線的建立快速直接,EQ和動態的調整迅速。一切都是為了適應當前急速發展的先進制播環境而設計。
正如用戶對Calrec的一貫期待,Type R經過靜音靜噪處理,為專業應用而設計,具備主備冗余電源,其前瞻性可支撐用戶多年使用。
Type R具備易于定制化構建的網絡,開放的控制協議和個性化用戶界面,是一款完全緊跟當前現代化電臺發展和需求且注重用戶體驗的播出系統。
采用IP架構為基礎的網絡讓TypeR注定具備良好的面向未來的可擴展性,不僅可以保證電臺可以緊跟技術發展的步伐,更是為今后節目類型的創新提供了可能。
面板和硬件
- 全尺寸100mm推子
- 最多配置可達48個物理推子
- 可外接對講話筒·
- 2組耳機監聽接口(1/4” TRS jack)
- 5122 矩陣
- AoIP 架構冗余鏈接
- 每個 AoIP鏈接接口具備256路雙向音頻通道
處理能力
- 單一處理單元可建立3組完整的制播系統
- 支持不同采樣頻率: 44.1, 48 , 96kHz.
- 18-60個輸入通道
- 最多可達3 組 (mono, stereo or 5.1) main母線輸出
- 最多可達8 組(mono, stereo or 5.1) Group母線輸出
- 最多可達16 組(mono or stereo) Aux母線輸出
- 每個輸入通道均具備De-esser
- 每個輸入通道和Group母線均具備Expander/gate/ducker/sidechain EQ
- 每個單聲道輸入通道和Group母線均具備Automixer
- DirectOut和N-1母線也具備Compressor/Limiter
- 每個輸入通道和Group母線具備1路DirectOut
- 每個輸入通道和Group母線具備1路N-1
- 每個輸入通道和Group、aux、Main母線具備1路insert (mono,stereo or 5.1)
- 具備三組監聽: console LS, studio 1 LS and misc LS
- 具備2路N-1輸出
- 具備2路Off Air Conf母線
- 具備48路外部信號輸入電平表頭
- VCA數量無限制
- 每個輸入通道和Group、aux、Main母線具備4 段Parametric EQ 和LF & HF filters (12或24dB倍頻)
- 48組5.4秒延時可用于輸入;
- 48組5.4秒延時可追加用于輸入通道;
- 48組5.4秒延時可用于包括DirectOut在內的輸出通道I/O
- 2U主機箱上具備:4組物理AES輸入輸出, 8 路M/L輸入(包含+48V供電顯示), 8路模擬線路輸出, 12路GPIO, 2組耳機監聽輸出, 可選配
AoIP板卡;
- 1U接口機箱具備和主機箱同樣的配置;
- 1U模擬機箱上具備:16 路M/L輸入(包含+48V供電顯示),16路
模擬線路輸出, 6路GPIO;
- 1U模擬機箱上具備:8組物理AES輸入輸出(具備SRC顯示),6路GPIO;

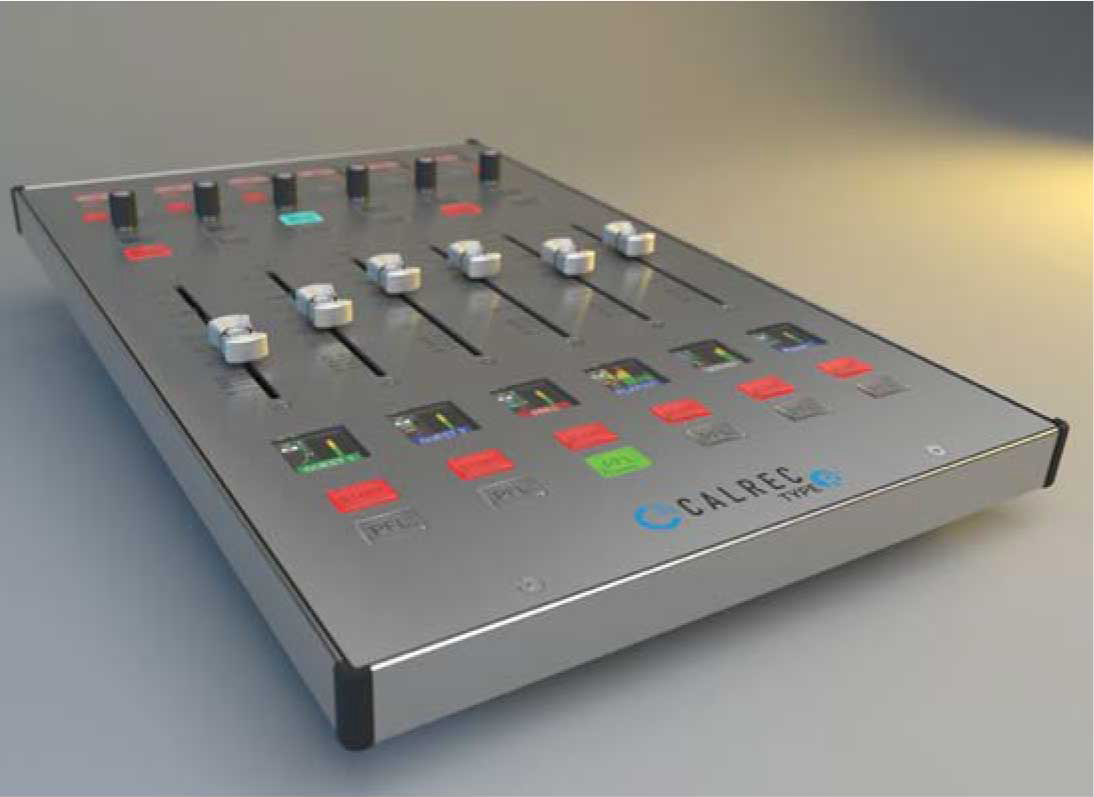

推子模塊面板

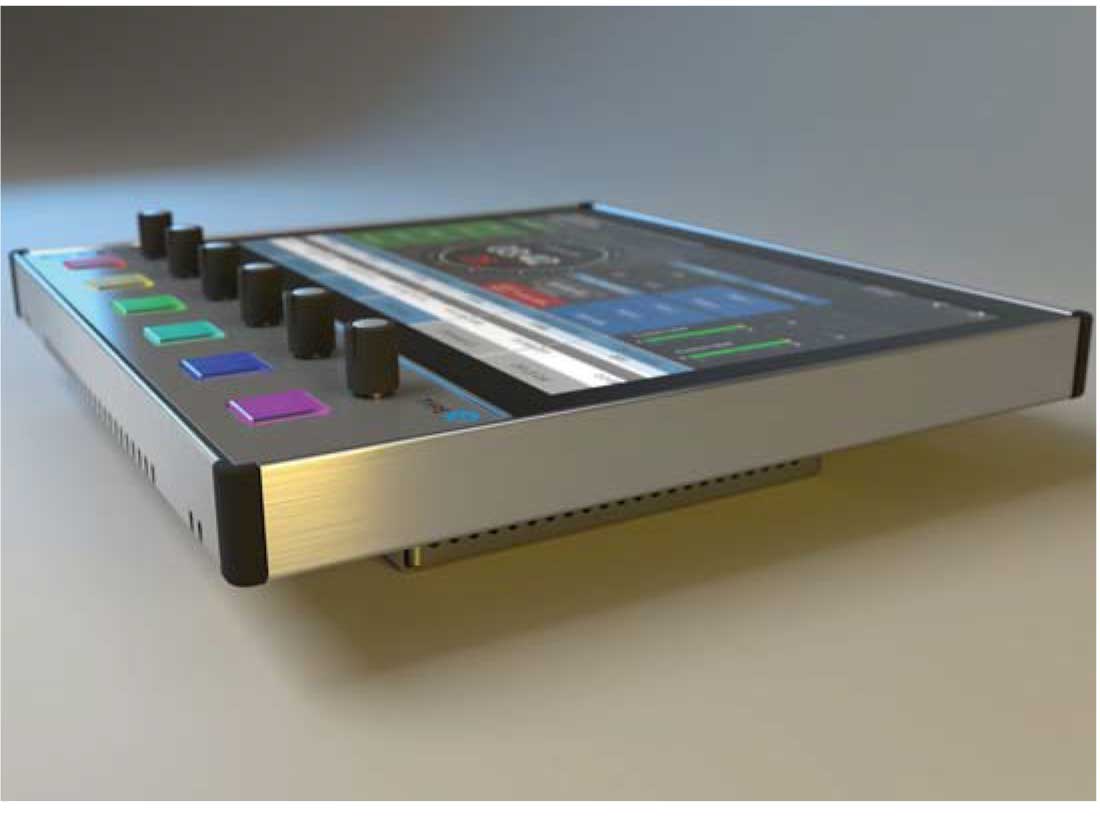

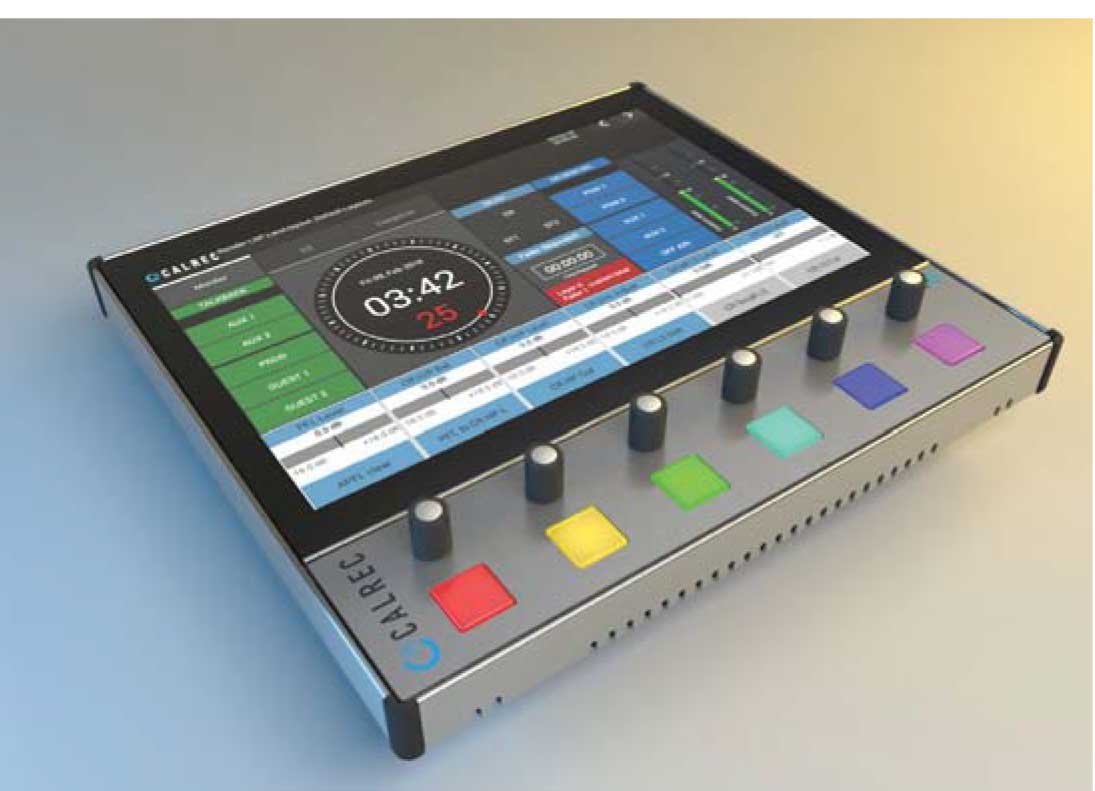

多用途軟件操控面板(LSP)

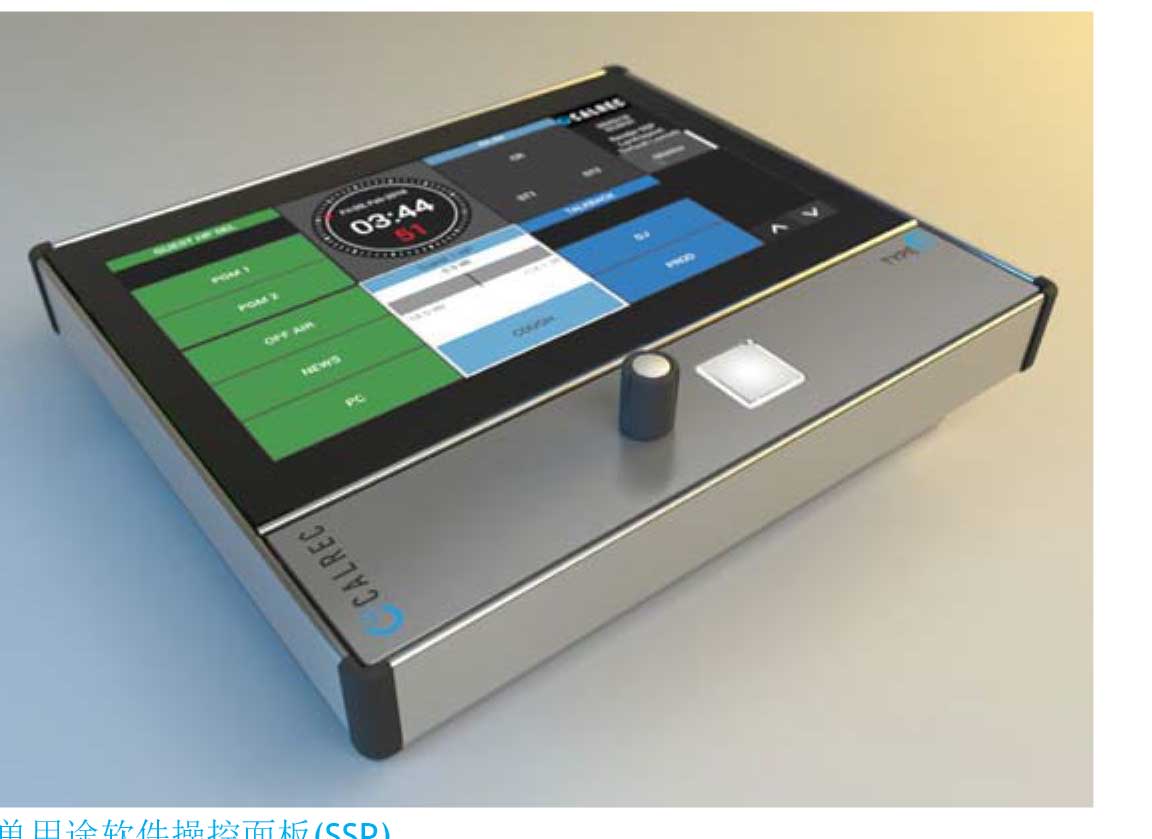

單用途軟件操控面板(SSP)
