Broadcast Tools SilenceSentinel?Standar

BroadcastTools?SilenceSentinel?Standard旨在監視任何兩個立體聲模擬音頻源的靜音或異相狀況，極性，產生警報，并使用機械閉鎖繼電器透明地切換到備用源。 其他功能包括：前面板控件，遙控器輸入和狀態輸出； 插入式歐規螺釘端子； 撥碼開關選擇零參考以下-20，-25，-30和-35db的靜音檢測； 精確的警報定時延遲從關閉到85分鐘； 精確的恢復時間延遲從關閉到21分鐘。SilenceSentinel?Standard可以放置在臺式機上，也可以安裝在墻上或可選的RA-1機架擱板上，以在1-RU中最多安裝三個單元。

特點與優勢

?具有前面板輸入選擇開關和指示燈LED的透明立體聲程序切換器。

?前面板“手動/自動”開關，帶有前面板LED，遠程輸入和集電極開路狀態輸出。

?立體聲輸出LED電平顯示。

?“ External Ext”警報觸發輸入，帶有前面板LED指示燈。

?前面板電源/心跳指示燈。

?零位以下-20，-25，-30和-35dB的靜音檢測的撥碼開關選擇。

?撥碼開關選擇反極性（異相）檢測。

?警報時間延遲的撥碼開關選擇從OFF到8分鐘，30秒（以2秒為增量）或85分鐘（以20秒為增量）。

?撥碼開關選擇恢復時間延遲從OFF到21分鐘，以20秒為增量。

?通過機械閂鎖密封繼電器進行音頻切換，該繼電器使用2-form-C叉形-縱橫制銀合金，帶有金色覆蓋觸點。

?兩個獨立的SPDT警報繼電器和LED指示燈。

?兩個脈沖集電極開路報警輸出。

?有源平衡立體聲輸入電平監控。

?通過微處理器和非易失性存儲器的邏輯功能。

?插入式Euroblock螺釘端子，隨附配套插頭。

?完全經過RFI認證。

?帶電涌保護的內部電源，帶有家用連接器的PS-1515通用開關+/- 15VDC電源。國際交流連接器可選。

?每個單元都可以放置在臺式機上，安裝在墻壁上或與可選的RA-1機架架一起機架安裝，以在1-RU中最多安裝三個單元。

安裝指引

檢查

請檢查您的SilenceSentinel?Standard是否在運輸過程中遭受了任何損壞。如果發現任何問題，請立即通知托運人，并保留包裝以供托運人檢查。包裝中應包含SilenceSentinel?標準和+/- 15伏DC @ 400 ma墻壁通用開關（PS-1515）電源帶有家用電源插頭。可以從我們的網站下載手冊。

安裝

將SilenceSentinel?Standard安裝在可以看到并可以使用后面板的位置。 SilenceSentinel?Standard可以放置在臺式機上，也可以安裝在墻壁上或可選的RA-1機架擱板上，以使用隨附的硬件最多安裝三個單元。

電涌保護

SilentSentinel?標準具有內置的抗電壓變化能力。我們建議您在輸入的交流線路上使用電涌保護器或線路調節器。雷擊和/或其他高壓浪涌可能會損壞您的靜音Sentinel?Standard和連接的設備（如果未得到適當保護）。有關防雷設備，請?jiān)L問www.polyphaser.com和www.itwlinx.com。

UPS備用電源系統

我們建議您將SilenceSentinel?Standard連接到UPS系統。UPS有助于最大程度地降低SilentSentinel?標準的風險，并在斷電時提供電源。

電源：+/- 15 VDC

電源連接器將3針AMP型閂鎖電源連接器連接至設備，并將帶有家用連接器的+/- 15 VDC開關電源連接至120 Vac 50-60 Hz電源。除指定/提供的（PS-1515）電源外，切勿使用任何類型的電源。

電纜準備

SilenceSentinel?Standard通過可移動的euroblock螺絲端子連接到外部設備。端子可容納16至28 AWG實心或多股電線。在安裝電線之前，請卸下Euroblock螺釘端子插頭，并逆時針?lè)较蛲耆D(zhuǎn)每個固定螺釘。將每根導線剝?nèi)?.25英寸的長度，然后將導線完全插入端子。關閉順時針?lè)较蛲耆珨Q緊固定螺釘，以固定導體。確認沒有裸線裸露。

連接設備

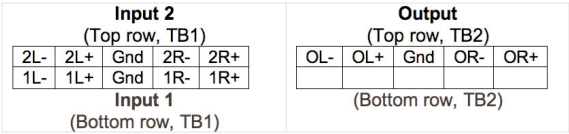

備用交換的SilentSentinel?標準連接配置：

1. 將信號源（主/主）設備（控制臺，自動化設備等）連接到左聲道的1L-和1L +，右聲道的1R-和1R +。

2. 將信號源（BACKUP）設備（CD播放器等）連接到左聲道的2L-和2L +以及右聲道的2R-和2R +。

3. 將目標設備（PROCESSING）連接到左側通道的OL-和OL +，以及右側通道的OR-和OR +。

音頻輸入可能平衡或不平衡。 當使用不平衡電源時，將+輸入饋入，并將負（–）輸入跨接至GND。 使用單聲道源時，將左右輸入捆綁在一起，并觀察正確的立體聲相位。

注：如果音頻源是調諧器或接收器，請確保從固定輸出（例如磁帶監視器的輸出）饋入輸入。

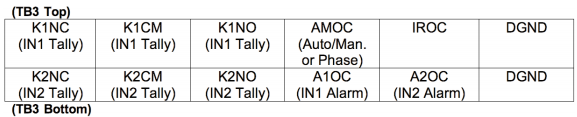

中繼和集電極開路連接

K1和K2 SPDT繼電器提供了SilenceSentinel?Standard的開關位置記錄。 當輸入1切換到輸出時，K1閉合；當輸入2切換到輸出時，K2閉合。

SilenceSentinel?Standard具有四個集電極開路輸出，用于指示輸入的靜音警報狀態，自動/手動模式或相位警報。 A1 OC指示輸入1的警報，A2 OC指示輸入2的警報。如果啟用了相位監視，則AMOC開路集電極將充當相位警報指示器，以及相位監視已禁用，它充當自動/手動模式狀態指示器。 如果在兩個輸入通道上同時檢測到靜音，則IROC集電極開路輸出將激活。 這些集電極開路輸出將變低，為L(zhǎng)ED指示器，TTL / CMOS邏輯或繼電器提供返回。 可能需要外部上拉電阻在某些裝置中； 在100 mA時，電壓必須限制為6 VDC。

遙控器連接

SilenceSentinel?Standard具有四個遠程控制輸入，可以接受瞬時觸點閉合，集電極開路或TTL / CMOS輸入邏輯電平。 每個輸入通過一個22K電阻上拉至高電平（5伏），并被拉低至地時被視為有效/導通。

除“ Ext”輸入外的所有輸入均通過瞬時閉合接地觸發。 例如，將“ CH2”輸入脈沖接地會使設備切換到輸入2，直到按下前面板信號源開關或激活了其他遠程控制輸入。 遠程外部傳輸輸入（“ Ext”）需要持續閉合至接地才能切換至輸入2，當移除閉合時，設備將切換回輸入1。

編程準則

DIPSwitch設置

在設備后面板上找到撥碼開關SW-5和6，并按照下面的網格進行操作。

延遲計時設定

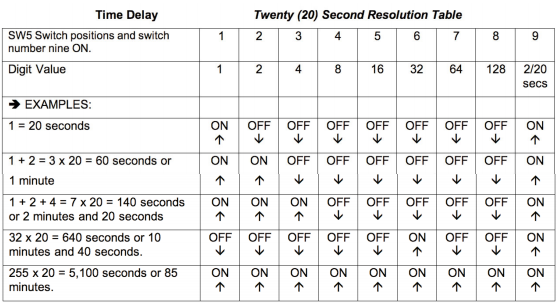

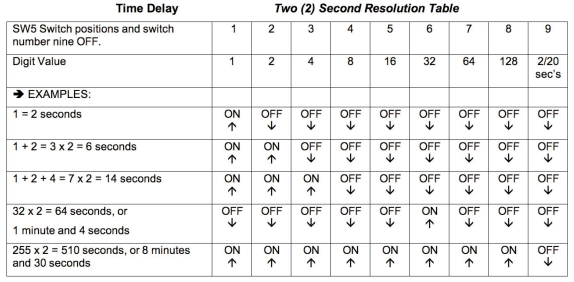

警報延遲時間段是有效音頻失敗到觸發警報之間的時間。 SilenceSentinel?Standard的警報時間延遲是使用設備背面SW5撥碼開關的前9個位置設置的。下表提供了兩種第二分辨率設置。要提供更長的時間分辨率，請打開SW5開關9，這將提供20秒的分辨率。對于出廠默認設置，如下面的兩秒分辨率表所示，我們已將開關1和2設為ON。每個開關都有一個數字值，如下兩表所示。請遵循下面的兩秒分辨率表。我們將這些數字值相加以獲得總數字值?？倲?shù)字值乘以分辨率值（兩秒或二十秒）即可獲得延遲時間。

注意：下表是指以秒為單位的時間延遲。

恢復計時設置

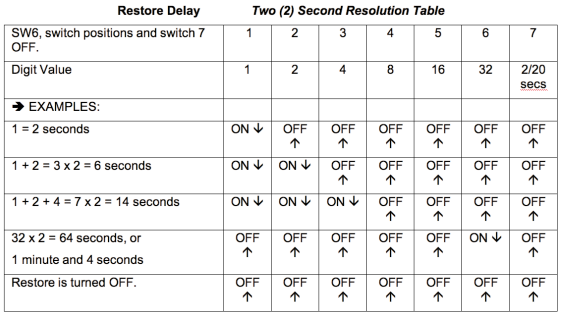

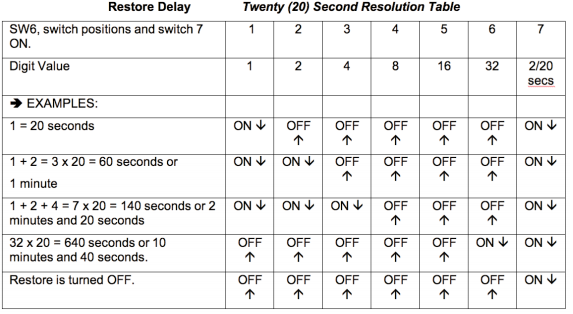

恢復期是從有效音頻返回到清除警報之間的時間。 SilenceSentinel?Standard恢復時間延遲位于設備背面SW6撥碼開關的前7個位置。 上=關，下=開。下表提供了兩種第二分辨率設置。 要提供更長的時間分辨率，請打開SW6開關7，它將提供20秒的分辨率。 所有七個開關在出廠時均設置為OFF，無恢復延遲。 每個開關都有一個數值，如下面的兩個表所示。 請遵循下面的兩秒分辨率表。 總數字值乘以分辨率值（兩秒或二十秒）即可獲得恢復延遲時間。 注意：以下表是指恢復時間延遲（以秒為單位）。

靜音感閾值設置

靜音傳感器的跳閘級別從零dBu開始。 撥碼開關SW6上的開關8和9用于設置靜音傳感器跳閘級別。 出廠默認設置為兩個開關均為OFF（-20）。 對于大多數安裝，我們建議將跳閘級別設置為-25。

切換器彈跳設置

在自動模式下，將切換器跳動功能打開（SW5-10 ON），當有效音頻返回到主輸入時，本機將自動恢復到主輸入。 在自動模式下，如果切換臺彈跳處于OFF（SW5-10 OFF）位置，則在發生警報事件使其切換到備份輸入后，需要本機將其切換回輸入1。

相位監控設定

SilenceSentinel?Standard能夠監視其兩個輸入是否存在異相立體聲音頻（相位消除）以及靜音。 要啟用此功能，請將SW6-10置于“開”位置。 當在輸入上檢測到異相音頻時，其警報LED指示燈將閃爍，并且“ AMOC”集電極開路輸出將激活。 如果設備處于自動模式，它將打開靜音警報和相位警報。

操作指引

運作方式

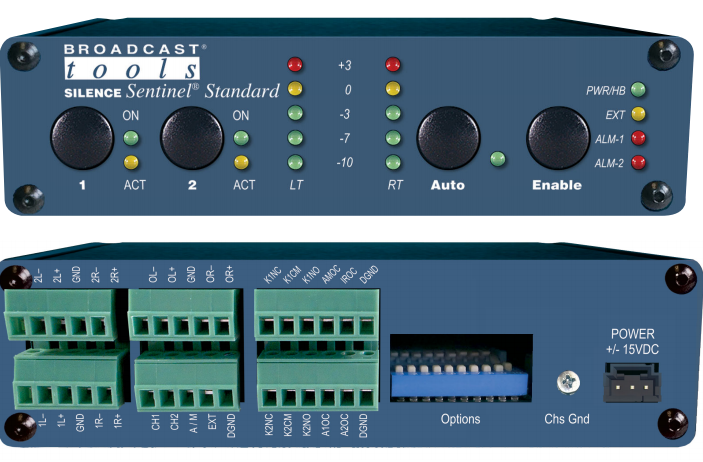

前面板LED指示燈

?“ PWR / HB” LED：通電時閃爍以指示操作。 （綠色）

?“ EXT” LED：當外部警報輸入激活時點亮。 （黃色）

?“ ALM-1” LED：點亮=輸入1靜音警報。 閃爍=輸入1相警報。 （紅色）

?“ ALM-2” LED：點亮=輸入2靜音警報。 閃爍=輸入2相警報。 （紅色）

?“自動” LED：在自動切換模式下點亮，在手動模式下不點亮?xí)r點亮。 （綠色）

?“啟用” LED：在啟用前面板啟用按鈕選項時點亮。

?“ ON” LED：當輸入路由到輸出時點亮。 （綠色）

?“ ACT” LED：當輸入音頻高于閾值時點亮。 （黃色）

?立體聲電平表LED：

前面板控件

“ 1”和“ 2”按鈕：用于選擇處于手動模式時將哪個輸入路由到輸出。 每個按鈕都有一個關聯的LED指示燈，當選擇該特定通道時，該指示燈將點亮。 選擇一個頻道后，先前的頻道將被取消選擇（互鎖）。

“自動”按鈕：用于在自動和手動切換模式之間切換。

“啟用”按鈕：?jiǎn)⒂茫ò踩┌粹o可以要求用戶在選擇任何其他前面板按鈕時按住啟用按鈕，通過設置以下選項來選擇啟用此功能時，啟用LED點亮 印刷電路板上的JP3跳線。

操作模式

SilenceSentinel?Standard上的兩個輸入均會受到音頻電平的持續監控。 如果輸入的音頻高于靜音感應閾值，則其ACT LED將點亮；如果輸入的音頻低于閾值，則ACT LED將熄滅。 如果輸入音頻在配置的警報延遲時間內仍低于閾值，則其警報LED和警報集電極開路輸出（ALM1或ALM2）將激活，以表示該輸入沒有聲音。

當啟用了“切換彈跳”的SilentSentinel?Standard處于自動（自動切換）模式時，在輸入1上檢測到靜音時，將發生以下動作：

1. 前面板的輸入1 ACT LED指示燈將熄滅，指示一個或兩個輸入立體聲通道上的輸入音頻已降至靜音感測閾值以下。

2. 警報延遲時間到期后，設備將自動切換到備用輸入（輸入2）。

3. ALM1警報LED和集電極開路輸出將激活。 K2繼電器將關閉，而K1繼電器將打開。

當輸入1上的兩個立體聲通道均恢復正常（高于靜音感測閾值）時，將發生以下動作：

1. 前面板“輸入1 ACT” LED指示燈將亮起，指示兩個輸入1立體聲通道上的音頻均高于靜音檢測閾值。

2. 在恢復延遲時間到期后，音頻高于靜音感應閾值（如果已配置），本機將自動切換回主要輸入（輸入1）。

3. ALM1警報LED和集電極開路輸出將停用。 K2繼電器將打開，而K1繼電器將關閉。

當SilenceSentinel?Standard處于手動（手動切換）模式時，檢測到靜音時將執行以下操作：

1. 前面板Input ACT LED會熄滅，以指示一個或兩個輸入立體聲通道上的輸入音頻已降至靜音感測閾值以下。

2. 警報延遲時間到期后，設備將自動顯示ALM1和/或ALM2警報LED并打開集電極開路輸出。 如果兩個輸入均檢測到靜音，則IROC集電極開路輸出將激活。

注意：如果啟用了相位監視，則警報LED指示燈將閃爍以指示已檢測到相消除，并且AMOC集電極開路輸出將被激活。

技術指標

輸入電平： -15至+24 dBu，MIL。 22 K歐姆，平衡。

靜音感應跳閘級別：零基準以下-20，-25，-30和-35dB。

警報延遲： OFF至85分鐘，以20秒為增量，OFF至8分鐘，30秒，以2秒為增量。恢復延遲： OFF到21分鐘，以20秒為增量，OFF到2分鐘/ 6秒，以2秒為增量。遠程控制： 遠程EXT輸入需要持續接地，所有其他持續接地。

繼電器K1和K2： SPDT干觸點，每個30 VDC @ 1 Amp。

警告！ 為安全起見，切勿將120 Vac電路連接至上述繼電器！

集電極開路輸出：每個輸出在100 mA（最大）時吸收6 vdc

連接器：可移動的歐式螺釘端子。

電源：PS-1515通用開關電源，提供家用交流連接器。 國際連接器可選。+/- 15 VDC 400mA輸出，帶3針AMP型鎖存電源連接器。

工作溫度：-40°F至+ 185°F（-40°C至+ 85°C）

尺寸：5.66“ x 7.00” x 1.58“，鋁擠壓底盤，帶4-4-40個（或6/32螺紋）安裝孔。

重量：2.0磅選項：*國際電源插頭適配器。* RA-1、1-RU機架式貨架。 可容納三個單位。
